Log-Definitionen (Archiv)

Ca. 8 Min. Lesezeit

Eine Log-Definition legt fest, unter welcher Bedingung und mit welcher Berechnung der Wert eines Tags im Archiv gespeichert wird. Log-Definitionen werden an zwei Stellen angelegt:

• auf der Seite Tag-Verwaltung auf der Registerkarte Logs im Bereich Andere Definitionen, der sich unten öffnet, wenn ein Tag ausgewählt ist,
• auf der Seite Einstellungen > Log-Definitionen im linken Menü.

Tabelle der Log-Definitionen

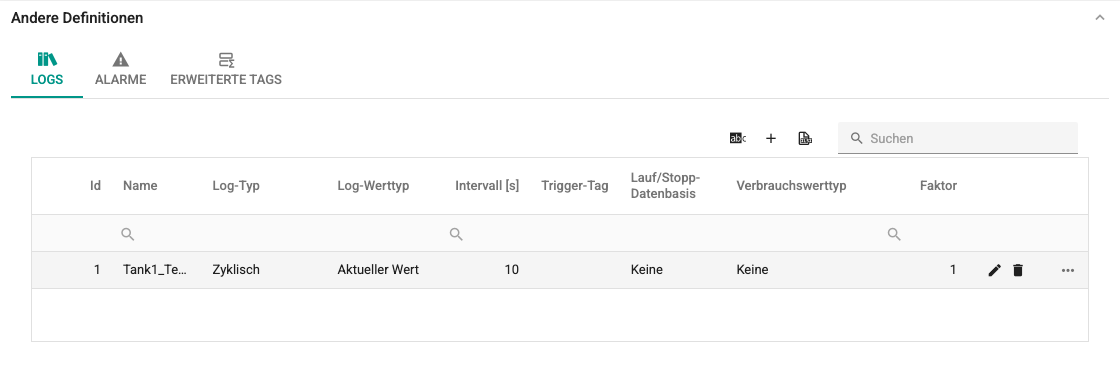

Wenn Sie auf der Seite der Tag-Verwaltung links ein Gerät auswählen, öffnet sich rechts die Tag-Tabelle. Wenn Sie in der Tabelle ein Tag auswählen, ist die erste Registerkarte im Bereich Andere Definitionen unten Logs.

Je nach Bildschirmbreite blendet die Tabelle einige Spalten aus. Ausgeblendete Spalten zeigen Sie mit der Schaltfläche ... am Zeilenende an. Die Tabelle enthält neben dem Namen der Log-Definition und dem Tag die Spalten Log-Typ, Log-Werttyp, Intervall [s], Trigger-Tag, Lauf/Stopp-Datenbasis, die Verbrauchsfelder und Datenaufbewahrung [Monate].

Neue Log-Definition

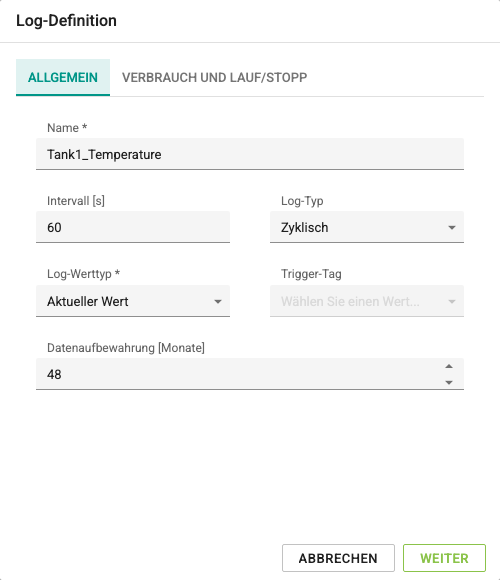

Für eine neue Log-Definition klicken Sie in der Tabelle auf die Schaltfläche +. Das Fenster Log-Definition öffnet sich. Das Fenster besteht aus zwei Schritten: Allgemein und Verbrauch und Lauf/Stopp. Im ersten Schritt wechseln Sie mit der Schaltfläche Weiter zum zweiten Schritt; im zweiten Schritt kehren Sie mit Zurück zum ersten Schritt zurück und speichern die Definition mit Speichern. Die Schaltfläche Abbrechen schließt das Fenster ohne Speichern. Beim Wechsel mit Weiter werden die Felder des ersten Schritts geprüft; ist ein Feld fehlerhaft, bleibt der betreffende Schritt geöffnet.

Allgemein

Name: Der Name der Log-Definition. Er muss 1–250 Zeichen lang sein, darf nicht nur aus Ziffern bestehen und muss eindeutig sein.

Intervall [s]: Bei den Log-Typen Zyklisch und Zyklisch bei aktivem Trigger das Speicherintervall (in Sekunden). Der Wert muss zwischen 0,1 und 2.073.600 Sekunden liegen. Bei den übrigen Log-Typen ist das Feld deaktiviert.

Log-Typ: Legt fest, wann ein Archivdatensatz erzeugt wird:

• Zyklisch (Cycled): in den mit dem Parameter Intervall festgelegten Abständen,
• Bei Änderung (Changed): bei jeder Änderung des Tag-Werts,
• Bei Trigger-Änderung (TriggerChanged): wenn sich der Wert des Trigger-Tags ändert,
• Steigende Trigger-Flanke (TriggerRisingEdge): wenn der Wert des Trigger-Tags steigt (z. B. beim Wechsel von 0 auf 1),
• Fallende Trigger-Flanke (TriggerFallingEdge): wenn der Wert des Trigger-Tags fällt (z. B. beim Wechsel von 1 auf 0),
• Zyklisch bei aktivem Trigger (CycledWhenTriggered): in den mit dem Parameter Intervall festgelegten Abständen, solange der Wert des Trigger-Tags größer als 0 ist (bei Bool: solange er true ist).

Log-Werttyp: Legt fest, welcher Wert in das Archiv geschrieben wird:

• Aktueller Wert (Current): Der Wert des Tags zum Speicherzeitpunkt.
• Mittelwert (Average): Der Durchschnitt der Werte, die zwischen zwei Datensätzen jeweils bei einer Änderung des Tag-Werts erfasst wurden. Da die Kommunikationsprotokolle den Tag-Wert nur bei einer Änderung aktualisieren, wird der Durchschnitt nicht aus jedem Lesevorgang, sondern aus den Wertänderungen berechnet.
• Median (Mean): Der Median der zwischen zwei Datensätzen erfassten Werte. Die Werte werden aufsteigend sortiert; bei einer ungeraden Anzahl wird der mittlere Wert geschrieben, bei einer geraden Anzahl der Mittelwert der beiden mittleren Werte. Für [1, 2, 100] ist das Ergebnis zum Beispiel 2, für [1, 2, 3, 100] ist es 2,5. Gibt es nur einen Wert, wird dieser geschrieben. Der Werttyp Median erweiterter Tags verwendet dieselbe Definition.
• Summe (Sum): Die Summe der zwischen zwei Datensätzen erfassten Werte. Wurde dazwischen kein Wert erfasst, wird 0 geschrieben.

Minimum und Maximum

Unterstützte Log-Werttypen sind Aktueller Wert, Mittelwert, Median und Summe. Log-Definitionen, die in einer älteren Version mit Minimum oder Maximum gespeichert wurden, werden nicht gelöscht; beim Öffnen der Definition erscheint eine Warnung, und diese Logs schreiben wie beim Typ Aktueller Wert den Wert zum Speicherzeitpunkt. Wählen Sie vor dem Speichern der Definition einen unterstützten Typ.

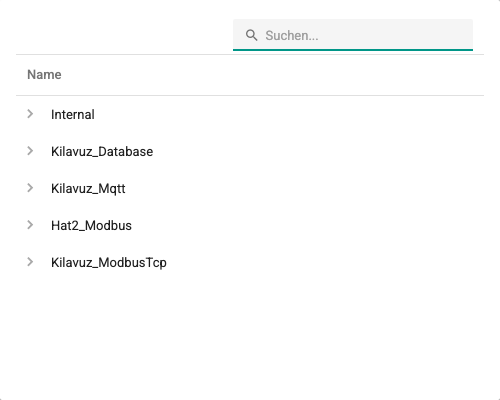

Trigger-Tag: Bei den Log-Typen Bei Trigger-Änderung, Steigende Trigger-Flanke, Fallende Trigger-Flanke und Zyklisch bei aktivem Trigger ein Pflichtfeld. Wert und Wertänderung dieses Tags sind die Voraussetzung dafür, dass ein Archivdatensatz erzeugt wird.

Datenaufbewahrung [Monate]: Wie lange die Log-Daten im Archiv aufbewahrt werden. Bei neuen Definitionen ist der Standardwert 48 Monate. Der Server akzeptiert höchstens 60 Monate; ein größerer Wert wird als 60 Monate gespeichert.

Wenn Sie bei einer vorhandenen Log-Definition die Aufbewahrungsdauer verkürzen, erscheint das Kontrollkästchen Ich verstehe das Risiko einer verkürzten Datenaufbewahrung und möchte diese Änderung anwenden. Da eine kürzere Dauer dazu führen kann, dass ältere Daten aus dem Aufbewahrungszeitraum fallen, kann ohne dieses Häkchen nicht gespeichert werden.

Verbrauch und Lauf/Stopp

Die Felder in diesem Schritt legen fest, wie das Log in Verbrauchsberechnungen und im Lauf-/Stopp-Bericht verwendet wird. Wird das Log nur für das Archiv geführt, lassen Sie die Standardwerte stehen.

Lauf/Stopp-Datenbasis: Als welche Art von Daten das Log im Lauf-/Stopp-Bericht verwendet wird:

Option	Bedeutung	Bedingung
Keine	Das Log wird in der Lauf-/Stopp-Berechnung nicht verwendet.	—
Changed-Zustandsbit	Ein Tag-Wert größer als 0 gilt als „läuft“, der Wert 0 als „steht“; jede Zustandsänderung wird gespeichert.	Der Log-Typ muss Bei Änderung sein.
Abgetastetes Zustandsbit	Dasselbe Zustandsbit wird in festen Abständen abgetastet.	Der Log-Typ muss Zyklisch sein, und ein Intervall muss eingegeben sein.
Kumulativer Laufzeitzähler	Das Tag ist ein Zähler, der die gesamte Laufzeit zählt.	Der Log-Typ muss Zyklisch sein, und ein Intervall muss eingegeben sein.
Kumulativer Stillstandszähler	Das Tag ist ein Zähler, der die gesamte Stillstandszeit zählt.	Der Log-Typ muss Zyklisch sein, und ein Intervall muss eingegeben sein.

Bei den Zähler-Optionen wird der Zählerwert nach der unten beschriebenen Umrechnung mit Faktor / Divisor als Stunden interpretiert.

Stillstandsgründe und Mikrostillstand-Schwelle (s): werden angezeigt, wenn die Lauf/Stopp-Datenbasis Changed-Zustandsbit oder Abgetastetes Zustandsbit ist und die Lizenz Stillstandsgründe enthält. Bei aktivierten Stillstandsgründen können Bediener Gründe für die Stillstände dieser Maschine erfassen; Stillstände ohne Grund, die kürzer als die Schwelle sind, erscheinen im Pareto gesondert als Mikrostillstände (0–3600 s, leer bedeutet 120 s). Details: Stillstandsgründe.

Gruppe Verbrauchsberechnungsparameter:

• Verbrauchswerttyp: Wie der Tag-Wert in der Verbrauchsberechnung interpretiert wird:
  • Keine (None): Das Log wird in der Verbrauchsberechnung nicht verwendet.
  • Momentanwert (Instant): Das Tag ist ein Momentanwert. Der Verbrauch eines Zeitraums ist die Summe der Log-Datensätze im Zeitraum.
  • Kumulativ (Cumulative): Das Tag ist ein stetig steigender Zähler (z. B. ein Energiezähler). Der Verbrauch eines Zeitraums ist die Summe der Zuwächse zwischen aufeinanderfolgenden Datensätzen, beginnend mit dem letzten Datensatz vor dem Zeitraum; wird der Zähler zurückgesetzt, zählt dieser Schritt als 0 (siehe Zählerregel).
• Gesamtwertumrechnung[Faktor/Divisor]: Der berechnete Verbrauch wird mit dem Faktor multipliziert und durch den Divisor geteilt. Beide müssen mindestens 1 sein; die Standardwerte sind 1.
• Einheit: Die Einheit des umgerechneten Verbrauchs (z. B. kWh).

Bei Logs mit dem Verbrauchswerttyp Momentanwert oder Kumulativ, deren Intervall mindestens 60 Sekunden beträgt, wird zusätzlich am Anfang und am Ende jedes Kalendertags ein Datensatz geschrieben, damit an der Tagesgrenze nichts fehlt. Zur Verwendung der Verbrauchswerte auf Seiten siehe Verbrauch und Snapshots.

Seite Log-Definitionen

Wählen Sie im linken Menü Einstellungen > Log-Definitionen, um die Seite zu öffnen, auf der die Log-Definitionen gesammelt aufgelistet und verwaltet werden. Oben auf der Seite befinden sich zwei Registerkarten:

• Nach Tag: Sie wählen ein Tag aus und verwalten dessen Log-Definitionen.
• Alle Logs: Alle Log-Definitionen, die Sie sehen dürfen, werden in einer Liste angezeigt.

Nach Tag

Diese Registerkarte besteht aus drei Bereichen: oben Filter, in der Mitte die Tabelle Tags und unten die Tabelle Log-Definitionen des ausgewählten Tags.

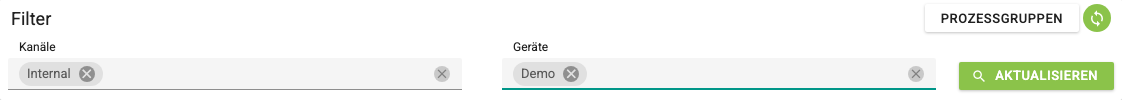

Filter: Die Tag-Liste kann auf zwei Arten gefiltert werden. Standardmäßig wählen Sie Kanäle und Geräte aus; aufgelistet werden die Tags der gewählten Geräte.

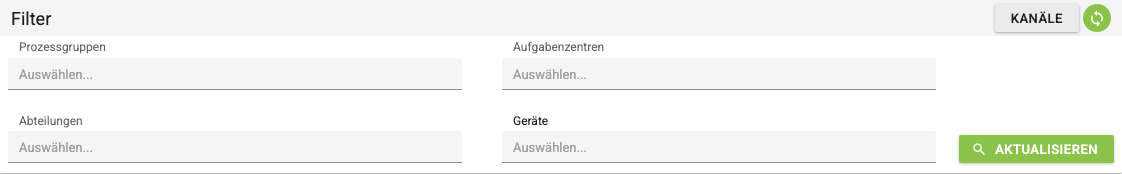

Wenn Sie rechts neben der Filterüberschrift auf die Schaltfläche Prozessgruppen klicken, wechselt der Filter zur Auswahl von Prozessgruppen, Aufgabenzentren, Abteilungen und Geräte. Die Schaltfläche heißt dann Kanäle; ein erneuter Klick kehrt zum Kanalfilter zurück. Klicken Sie nach der Auswahl auf die Schaltfläche Aktualisieren.

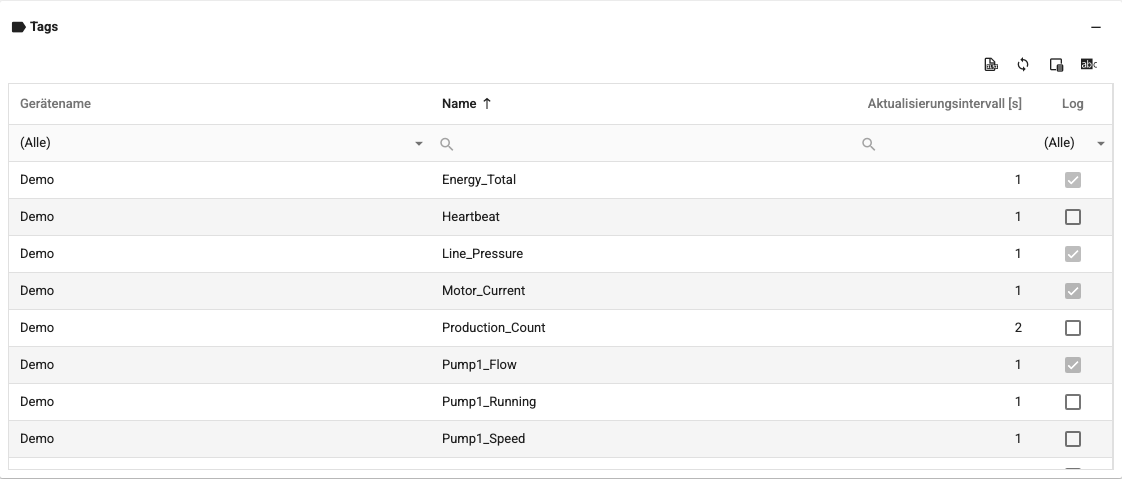

Tags: Die Tags, die dem Filter entsprechen, werden aufgelistet. Wenn Sie ein Tag auswählen, werden seine Log-Definitionen in der Tabelle darunter angezeigt. Tags mit und ohne Log-Definition können Sie mit dem Filter in der Spalte Log unterscheiden.

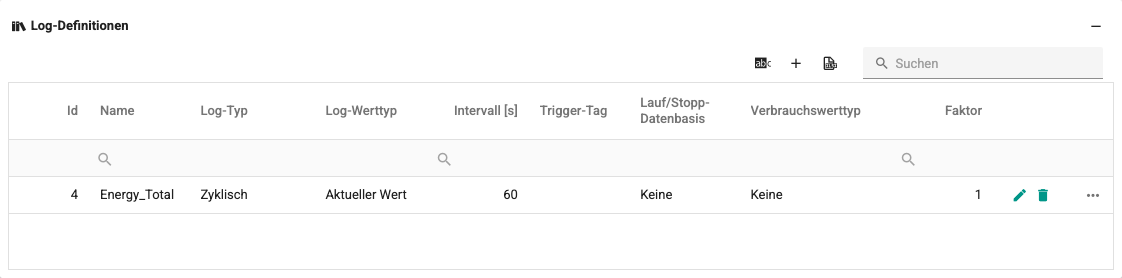

Log-Definitionen: Die Log-Definitionen des ausgewählten Tags werden aufgelistet. Diese Tabelle hat dieselben Funktionen wie die Tabelle der Log-Definitionen in der Tag-Verwaltung; die Definitionen werden wie oben beschrieben angelegt.

Die Schaltflächen − / + rechts neben den Tabellenüberschriften verkleinern oder vergrößern die Tabelle.

Alle Logs

Auf dieser Registerkarte werden alle Log-Definitionen, die Sie sehen dürfen, in einer Liste mit Seitenumbruch angezeigt. Die Liste ist schreibgeschützt. Spalten: Name, Tag, Gerät, Kanal, Log-Typ, Log-Werttyp, Intervall [s], Auslöser-Tag, Datenaufbewahrung [Monate] und Verbrauchswerttyp (Verbrauch).

• Das Feld Suchen durchsucht die Spalten Name, Tag, Gerät, Kanal und Auslöser-Tag; die Filter unter den Spaltenüberschriften können ebenfalls verwendet werden.
• Pro Seite werden 25, 50 oder 100 Zeilen angezeigt.
• Wenn Sie in einer Zeile auf die Schaltfläche Bearbeiten klicken oder auf die Zeile doppelklicken, öffnet sich das Fenster zum Bearbeiten der Log-Definitionen dieses Tags (Log-Definitionen bearbeiten). Nach dem Schließen des Fensters wird die Liste aktualisiert.

In dieser Liste gibt es keinen Excel-Export, keine Gruppierung und keine Summenzeile.
