Log (Arşiv) Tanımları

Yaklaşık 6 dk okuma

Log tanımı, bir tag'in değerinin hangi koşulda ve hangi hesaplamayla arşive kaydedileceğini belirler. Log tanımları iki yerden yapılır:

• Tag Yönetimi sayfasında bir tag seçildiğinde alttaki Diğer Tanımlar bölümünün Log Tanımları sekmesinden,
• sol menüdeki Ayarlar > Log Tanımları sayfasından.

Log tanımı tablosu

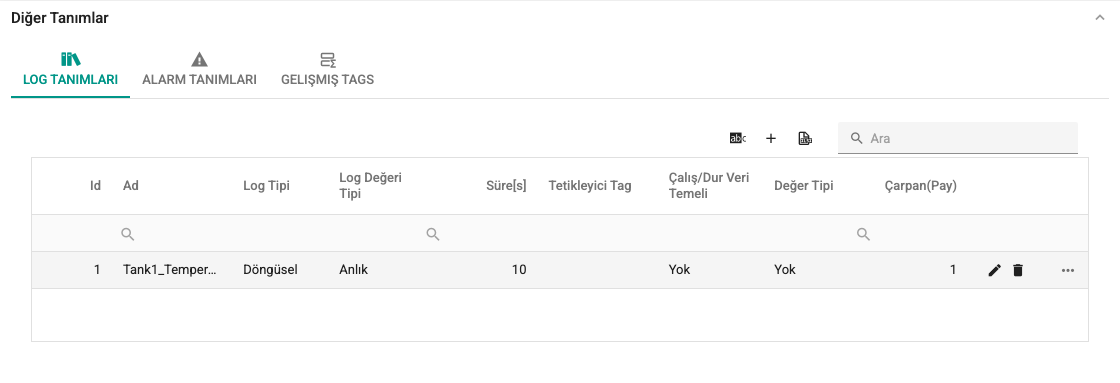

Tag yönetimi sayfasında solda bir cihaz seçildiğinde sağda tag tablosu açılır. Tabloda bir tag seçildiğinde alttaki Diğer Tanımlar bölümünün ilk sekmesi Log Tanımlarıdır.

Tablo, ekran genişliğine göre bazı sütunları gizleyerek gösterilir. Gizli sütunlar satır sonundaki ... düğmesiyle görüntülenir. Tabloda log tanımının adı ve tag'in yanında Log Tipi, Log Değeri Tipi, Süre[s], Tetikleyici Tag, Çalış/Dur Veri Temeli, tüketim alanları ve Veri Saklama Süresi [Ay] sütunları bulunur.

Yeni log tanımı

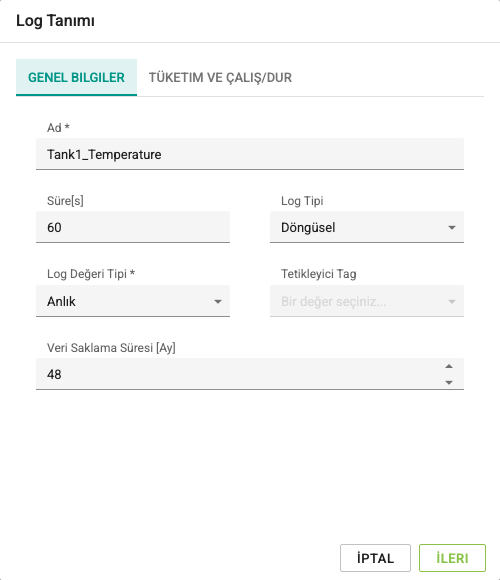

Yeni log tanımı için tablonun + düğmesine tıklanır. Log Tanımı penceresi açılır. Pencere iki adımdan oluşur: Genel Bilgiler ve Tüketim ve Çalış/Dur. İlk adımda İleri düğmesiyle ikinci adıma geçilir; ikinci adımda Geri ile ilk adıma dönülür ve Kaydet ile tanım kaydedilir. İptal düğmesi kaydetmeden kapatır. İleri geçerken ilk adımın alanları doğrulanır; hatalı alan varsa ilgili adım açık kalır.

Genel Bilgiler

Ad: Log tanımının adıdır. 1–250 karakter olmalı, yalnızca rakamlardan oluşmamalı ve benzersiz olmalıdır.

Süre[s]: Log tipi Döngüsel veya Tetikleyici Aktifken Döngüsel ise kayıt aralığıdır (saniye). 0,1–2.073.600 saniye arasında olmalıdır. Diğer log tiplerinde kapalıdır.

Log Tipi: Arşiv kaydının ne zaman oluşturulacağını belirler:

• Döngüsel (Cycled): Süre parametresiyle belirlenen aralıklarla,
• Değiştiğinde (Changed): Tag değerinin her değişiminde,
• Tetikleyici Değiştiğinde (TriggerChanged): Tetikleyici tag'in değeri değiştiğinde,
• Tetikleyici Yükselen Kenar (TriggerRisingEdge): Tetikleyici tag'in değeri arttığında (ör. 0'dan 1'e geçişte),
• Tetikleyici Düşen Kenar (TriggerFallingEdge): Tetikleyici tag'in değeri azaldığında (ör. 1'den 0'a geçişte),
• Tetikleyici Aktifken Döngüsel (CycledWhenTriggered): Tetikleyici tag'in değeri 0'dan büyükken (Bool ise true iken) Süre parametresiyle belirlenen aralıklarla.

Log Değeri Tipi: Arşive hangi değerin yazılacağını belirler:

• Anlık (Current): Tag'in kayıt anındaki değeri.
• Ortalama (Average): İki kayıt arasında tag değerinin değiştiği anlarda alınan değerlerin ortalaması. Protokoller tag değerini yalnızca değiştiğinde güncellediği için ortalama her okumadan değil, değer değişimlerinden hesaplanır.
• Medyan (Mean): İki kayıt arasında alınan değerlerin medyanı. Değerler küçükten büyüğe sıralanır; değer sayısı tekse ortadaki değer, çiftse ortadaki iki değerin ortalaması yazılır. Örneğin [1, 2, 100] için sonuç 2, [1, 2, 3, 100] için 2,5'tir. Tek değer varsa o değer yazılır. Gelişmiş tag'lerdeki Medyan aynı tanımı kullanır.
• Toplam (Sum): İki kayıt arasında alınan değerlerin toplamı. Arada hiç değer alınmadıysa 0 yazılır.

Minimum ve Maksimum

Desteklenen log değeri tipleri şunlardır: Anlık, Ortalama, Medyan ve Toplam. Eski bir sürümde Minimum veya Maksimum ile kaydedilmiş log tanımları silinmez; tanım açıldığında uyarı gösterilir ve bu log'lar Anlık tipindeki gibi kayıt anındaki değeri yazar. Tanımı kaydetmeden önce desteklenen bir tip seçin.

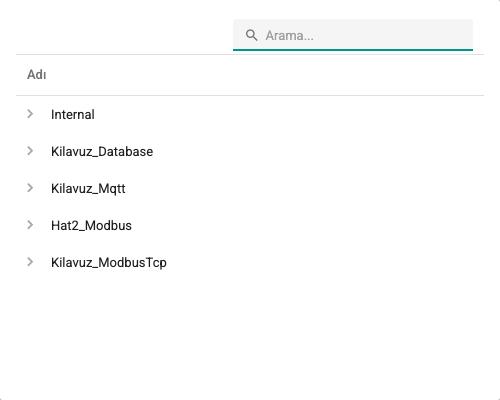

Tetikleyici Tag: Log tipi Tetikleyici Değiştiğinde, Tetikleyici Yükselen Kenar, Tetikleyici Düşen Kenar veya Tetikleyici Aktifken Döngüsel ise zorunludur. Bu tag'in değeri ve değer değişimi, arşiv kaydı oluşturmanın ön koşuludur.

Veri Saklama Süresi [Ay]: Log verisinin arşivde ne kadar süre tutulacağıdır. Yeni tanımlarda varsayılan değer 48 aydır. Sunucu en fazla 60 ay kabul eder; daha büyük değer 60 ay olarak kaydedilir.

Var olan bir log tanımında saklama süresi azaltılırsa Veri saklama süresini azaltma riskini anlıyorum ve bu değişikliği onaylıyorum kutusu görünür. Daha kısa süre eski verilerin saklama kapsamı dışına çıkmasına yol açabileceği için bu kutu işaretlenmeden kayıt yapılamaz.

Tüketim ve Çalış/Dur

Bu adımdaki alanlar log'un tüketim hesaplarında ve Çalış/Dur raporunda nasıl kullanılacağını belirler. Log yalnız arşiv için tutulacaksa varsayılan değerleri bırakılır.

Çalış/Dur Veri Temeli: Log'un Çalış/Dur raporunda hangi tür veri olarak kullanılacağıdır:

Seçenek	Anlamı	Koşul
Yok	Log Çalış/Dur hesabında kullanılmaz.	—
Changed durum biti	Tag'in 0'dan büyük değeri çalışıyor, 0 değeri duruyor kabul edilir; her durum değişimi kaydedilir.	Log tipi Değiştiğinde olmalı.
Örneklemeli durum biti	Aynı durum biti belirli aralıklarla örneklenir.	Log tipi Döngüsel olmalı ve Süre girilmeli.
Kümülatif çalışma sayacı	Tag, toplam çalışma süresini sayan bir sayaçtır.	Log tipi Döngüsel olmalı ve Süre girilmeli.
Kümülatif duruş sayacı	Tag, toplam duruş süresini sayan bir sayaçtır.	Log tipi Döngüsel olmalı ve Süre girilmeli.

Sayaç seçeneklerinde sayaç değeri, aşağıdaki Çarpan(Pay) / Bölen(Payda) dönüştürmesinden sonra saat olarak yorumlanır.

Duruş nedenleri ve Mikro duruş eşiği (sn): Çalış/Dur Veri Temeli Changed durum biti veya Örneklemeli durum biti iken ve lisans duruş nedenlerini içeriyorsa görünür. Duruş nedenleri açıkken operatörler bu makinenin duruşlarına neden girebilir; eşikten kısa ve nedeni girilmemiş duruşlar Pareto'da mikro duruş olarak ayrı gösterilir (0–3600 sn, boşsa 120 sn). Ayrıntılar: Duruş Nedenleri.

Tüketim Hesaplama Parametreleri grubu:

• Değer Tipi: Tüketim hesabında tag değerinin nasıl yorumlanacağıdır:
  • Yok (None): Log tüketim hesabında kullanılmaz.
  • Anlık (Instant): Tag anlık bir değerdir. Dönem tüketimi, dönemdeki log kayıtlarının toplamıdır.
  • Kümülatif (Cumulative): Tag sürekli artan bir sayaçtır (ör. enerji sayacı). Dönem tüketimi, dönem öncesindeki son kayıttan başlayarak ardışık kayıtlar arasındaki artışların toplamıdır; sayaç sıfırlandığında o adım 0 sayılır (bkz. Sayaç kuralı).
• Toplam Değer Dönüştürme [Çarpan/Bölen]: Hesaplanan tüketim Çarpan(Pay) ile çarpılıp Bölen(Payda) ile bölünür. İkisi de en az 1 olmalıdır; varsayılan değerleri 1'dir.
• Birim: Dönüştürülmüş tüketimin birimidir (ör. kWh).

Tüketim Değer Tipi olarak Anlık veya Kümülatif seçilen ve Süre değeri en az 60 saniye olan log'larda, gün sınırında eksik kalmaması için günün başında ve sonunda da kayıt alınır. Tüketim değerlerinin sayfalarda kullanımı için Tüketim ve Snapshot'lar sayfasına bakın.

Log Tanımları sayfası

Sol menüde Ayarlar > Log Tanımları seçilerek log tanımlarının toplu olarak listelendiği ve yönetildiği sayfa açılır. Sayfanın üstünde iki sekme bulunur:

• Değişkene göre: Tag seçilerek o tag'in log tanımları yönetilir.
• Tüm loglar: Görme yetkiniz olan bütün log tanımları tek listede gösterilir.

Değişkene göre

Bu sekme üç bölümden oluşur: üstte Filtreler, ortada Değişkenler(Tags) tablosu ve altta seçili tag'in Log Tanımları tablosu.

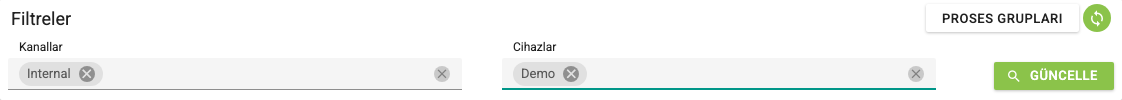

Filtreler: Tag listesi iki yolla filtrelenir. Varsayılan olarak Kanallar ve Cihazlar seçilerek, seçilen cihazların tag'leri listelenir.

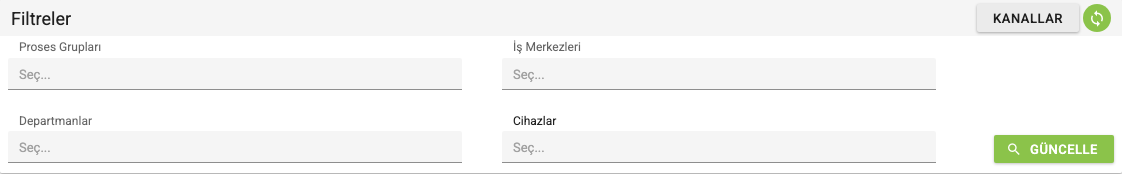

Filtre başlığının sağındaki Proses Grupları düğmesine tıklandığında filtre Proses Grupları, İş Merkezleri, Departmanlar ve Cihazlar seçimine geçer. Düğme bu durumda Kanallar adını alır ve tekrar tıklanınca kanal filtresine dönülür. Seçimlerden sonra Güncelle düğmesine tıklanır.

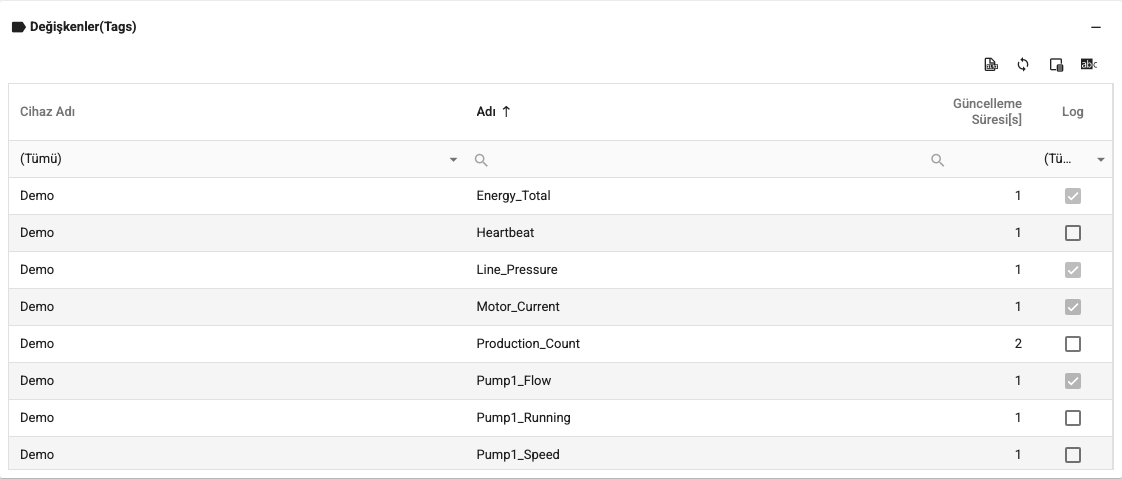

Değişkenler(Tags): Filtreye uyan tag'ler listelenir. Bir tag seçildiğinde log tanımları alttaki tabloda gösterilir. Log tanımı olan ve olmayan tag'ler Log sütunundaki filtreyle ayrılabilir.

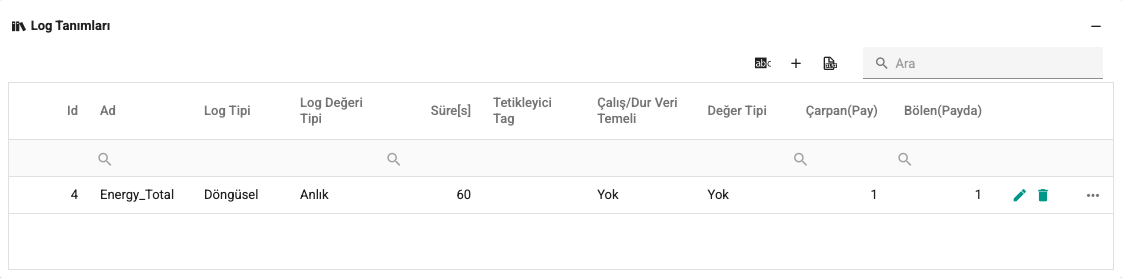

Log Tanımları: Seçili tag'in log tanımları listelenir. Bu tablo, tag yönetimindeki log tanımı tablosuyla aynı işlevlere sahiptir; tanımlar yukarıda anlatıldığı gibi yapılır.

Tablo başlıklarının sağındaki − / + düğmeleri tabloyu küçültür veya genişletir.

Tüm loglar

Bu sekmede görme yetkiniz olan bütün log tanımları sayfalı bir listede gösterilir. Liste salt okunurdur. Sütunlar: Ad, Değişken, Cihaz, Kanal, Log Tipi, Log Değeri Tipi, Süre[s], Tetikleyici değişken, Veri Saklama Süresi [Ay] ve tüketim Değer Tipi.

• Ara kutusu ad, değişken, cihaz, kanal ve tetikleyici değişken sütunlarında arama yapar; sütun başlıklarının altındaki filtreler de kullanılabilir.
• Sayfa başına 25, 50 veya 100 satır gösterilir.
• Bir satırın Düzenle düğmesine veya satıra çift tıklandığında, o tag'in log tanımlarını düzenleme penceresi (Log tanımlarını düzenle) açılır. Pencere kapatıldığında liste yenilenir.

Bu listede Excel'e aktarma, gruplama ve özet satırı yoktur.
