Cihaz Durumları
Menüden Görüntüleme > Cihaz Durumları seçildiğinde açılan bu sayfa, tanımlı cihazların haberleşme durumunu ve son hatalarını gösterir. Sayfa bir filtre bölümünden ve Kart Görünümü ile Grid Görünümü sekmelerinden oluşur. Başlıktaki Tam Ekran butonu sayfayı bütün ekrana yayar.
Filtreler
Filtre bölümünde listelenecek cihazlar seçilir. Varsayılan olarak Kanallar ve Cihazlar alanlarıyla tag yönetimindeki kanal ve cihaz seçimi yapılır. Bölümün başlığındaki Proses Grupları butonuna tıklandığında seçim Proses Grupları, İş Merkezleri, Departmanlar ve Cihazlar alanlarıyla yapılır; aynı buton Kanallar adıyla kanal seçimine geri döner. Seçimden sonra Güncelle butonuna tıklanır. Başlıktaki yeşil yenile butonu listeyi yeniden yükler.
Hiç cihaz seçilmezse bütün cihazlar listelenir.

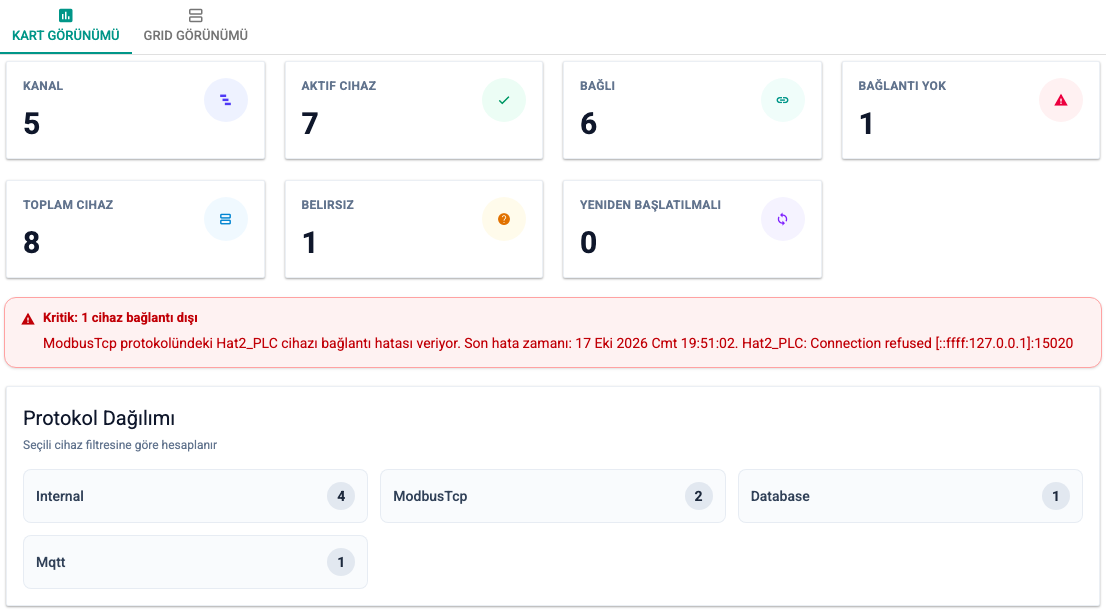

Kart görünümü
Sayfa ilk açıldığında Kart Görünümü sekmesi gösterilir. Bu sekmede seçili cihazlar için şu sayılar kartlar halinde özetlenir: Kanal, Aktif Cihaz, Bağlı, Bağlantı Yok, Toplam Cihaz, Belirsiz ve Yeniden Başlatılmalı.
Bağlantı hatası veren cihaz varsa kartların altında kritik bir uyarı gösterilir. Uyarıda bağlantı dışı cihaz sayısı, ilgili protokoller ve cihazlar, son hata zamanı ve son hata mesajı yer alır. Protokol Dağılımı bölümü cihazların protokollere göre dağılımını gösterir.

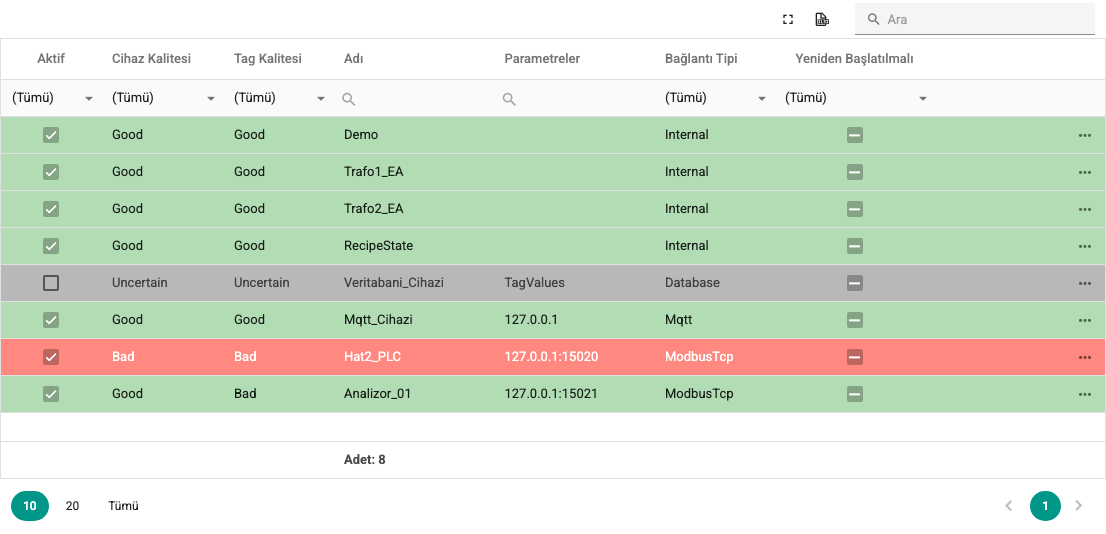

Grid görünümü
Grid Görünümü sekmesinde cihazlar bir tabloda listelenir.
Tablonun sütunları şunlardır:
- Aktif: Cihazın tag yönetimindeki cihaz tanımında aktif seçilip seçilmediğini gösterir. Aktif olmayan cihazlar gri zeminle gösterilir.
- Cihaz Kalitesi: Cihaz haberleşmesinin durumunu gösterir: Good haberleşmenin sağlandığını, Bad haberleşmede sorun olduğunu gösterir. Haberleşmesi sağlıklı olmayan cihazlar kırmızı zeminle gösterilir.
- Tag Kalitesi: Cihazın tag sorgularının durumunu gösterir. Sorun varsa şu durumlardan biri oluşmuş olabilir:
- Gönderilen sorgulara zamanında cevap gelmemiştir. Cihaz ayarlarında okuma ve yazma isteği zaman aşımı süreleri varsa artırılabilir.
- Sorgulara gelen cevap paketleri bozuk veya beklenenden farklıdır.
- Adı: Cihaz adı.
- Parametreler: Cihazın bağlantı ayarları (adres, port vb.).
- Bağlantı Tipi: Cihazın protokolü.
- Hata Tarihi: Cihaz haberleşmesinde karşılaşılan son hatanın tarihi ve saati.
- Hata: Son hata mesajı.
- Yeniden Başlatılmalı: Cihaz tanımında veya cihazın tag listesinde değişiklik yapıldıysa işaretlidir; değişikliklerin geçerli olması için cihaz haberleşmesinin yeniden başlatılması gerekir.
Yeniden başlatılması gereken cihazların satırının sonunda Cihazı Yeniden Başlat butonu bulunur. Butona tıklandığında cihaz haberleşmesi yeniden başlatılır; istek işlenirken buton pasif olur. Bilgilendirme çubuğundaki yeniden başlatma simgesi de bu sayfayı açar (bkz. Arayüz Turu).
Tablonun araç çubuğunda yenile, tam ekran ve Excel'e aktarma butonları ile arama kutusu bulunur. Tablonun altında listelenen cihaz sayısı (Adet) gösterilir.
