Tanımlar

Yaklaşık 12 dk okuma

Enerji Performansı > Tanımlar ekranında raporun dayandığı her şey tanımlanır: tesis ve alan/hat ağacı, sayaçlar ve tag bağlantıları, kWh katsayıları, üretim, referans dönem ve hedef. Tanımları değiştirmek için Enerji Yönetimi rolü (veya Editör) gerekir; Enerji Okuma, Enerji Veri Girişi ve Enerji Kapanışı rolleriyle ekran salt okunur açılır: Tanımları değiştirme yetkiniz yok (Enerji Yönetimi rolü); tanımlar salt okunur gösterilir. Roller için bkz. Roller ve yetki.

Tanımları düzenlemek için geniş ekran önerilir.

Ekran düzeni

• Üstte Kapsam seçicisi ve Tesis ekle, Tag'lerden sayaç ekle, Alan/Hat ekle, Adını değiştir düğmeleri bulunur.
• Altında Rapor için eksikler paneli durur (bkz. Rapor için eksikler).
• Sekmeler: Sayaçlar, Üretim, Referans ve hedef ve Arşiv erişimi. Arşiv erişimi sekmesi yalnız Enerji Kapanışı rolüyle (veya Editör) görünür.

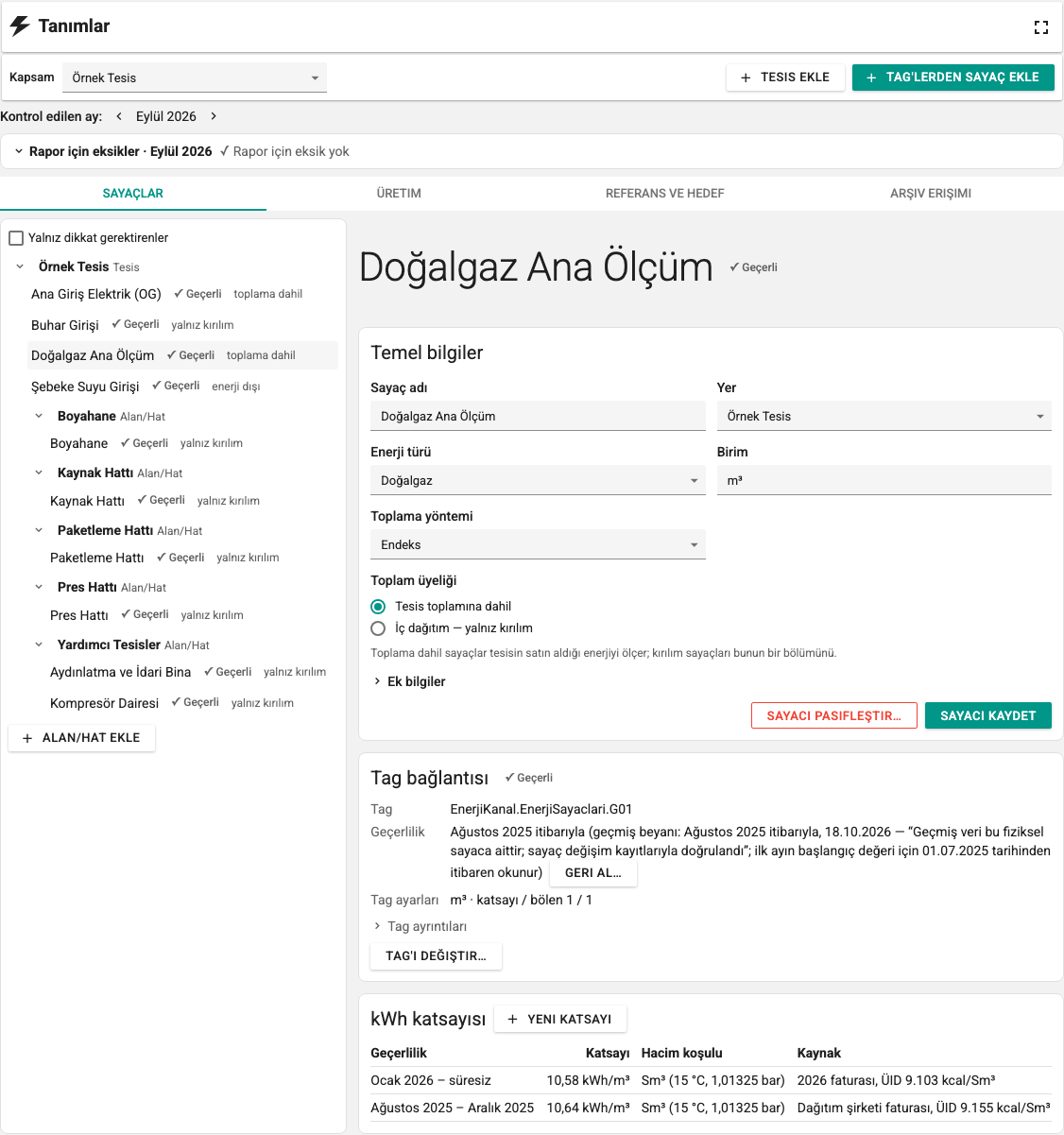

• Sayaçlar sekmesinde solda Kapsam ağacı, sağda seçili sayacın ayrıntısı vardır. Ağaçta her sayacın toplam üyeliği (toplama dahil, yalnız kırılım, enerji dışı) ve dikkat gerektiren durumu yazar:

Ağaçtaki durum	Anlamı
Beyan yok	Geçmiş veri beyanı yok; bağlantıdan önceki aylar hesaplanamaz.
Bağlı değil	Bu sayacın tag bağlantısı yok; raporda Hesaplanamadı görünür.
Pasif	Pasif sayaç yeni hesaplara girmez. Kapatılmış raporlar değişmez.
Tag ayarları değişti, Tag bulunamadı, Onay bekliyor	Tag bağlantısı yeni hesapta kullanılamaz; bkz. Tag bağlantısı ve Geri yükleme sonrası onay.

Yalnız dikkat gerektirenler seçeneği ağaçta yalnız bu durumdaki sayaçları bırakır. Kaydedilmemiş değişiklikle başka bir düğüme, sekmeye veya sayfaya geçerseniz Kaydedilmemiş değişiklikler var onayı sorulur.

Rapor için eksikler

Panel, seçili kapsamın Kontrol edilen ay: için rapora engel olan veya raporu eksik bırakan tanımları listeler. Ayı Önceki ay ve Sonraki ay düğmeleriyle değiştirebilirsiniz. Maddeler üç düzeydedir; her maddede ilgili formu açan tek bir eylem düğmesi bulunur:

Düzey	Anlamı	Örnek maddeler → eylem
Rapor hesaplanamaz	Hesap başlatılamaz veya hiçbir satır hesaplanamaz.	Bu kapsamda sayaç yok → Tag'lerden sayaç ekle · sayacın tag bağlantısı yok → Bağla · bağlantının tag ayarları değişti veya tag bulunamadı → Gözden geçir · geri yükleme sonrası onay bekleniyor → Bağlantıları onayla
Rapor kısmi olur	Hesap yapılır, ama toplam Tam toplam olamaz.	geçmiş veri beyanı yok → Geçmişi beyan et · bu ay için kWh katsayısı yok → Katsayı gir · aynı enerji türünden birden çok sayaç toplama dahil (olası çift sayım) → Toplam üyeliğini gözden geçir
Karşılaştırma için (isteğe bağlı)	Rapor tamdır, ama enerji yoğunluğu, referans veya hedef karşılaştırması yapılamaz.	Üretim miktarı tanımlı değil; enerji yoğunluğu hesaplanmaz → Üretim ekle · üretim değeri bu ay için girilmedi → Üretimi gir · Referans dönem yok → Referans dönem tanımla · Hedef yok → Hedef tanımla

İsteğe bağlı öneriler varsayılan olarak kapalıdır ve yalnız sayıları görünür (Karşılaştırma için {n} öneri). Eksik yoksa panelin yerinde Rapor için eksik yok yazar.

Tesis ve Alan/Hat

Kapsam ağacı Tesis → Alan/Hat → Sayaç düzenindedir. Tesis en üsttedir; alan veya hatlar bir tesisin ya da başka bir alanın altına eklenir. Rapor herhangi bir tesis veya alan/hat düğümü için alınabilir.

• Tesis ekle ile tesis, ağaçta bir düğüm seçip Alan/Hat ekle ile alan/hat eklenir. Adını değiştir seçili düğümün adını değiştirir.
• Aynı düzeyde aynı ad iki kez kullanılamaz.
• Ağaç en çok 8 düzeydir; bir grup kendi altına taşınamaz.
• Kurulumda en çok 1.000 kapsam grubu, 5.000 sayaç ve 1.000 üretim değişkeni tanımlanabilir.

Sayaç doğrudan tesise de bağlanabilir; alan/hat isteğe bağlıdır.

Tag'lerden sayaç ekle

Sayaçlar Tag'lerden sayaç ekle sihirbazıyla, loglanan tag'lerden toplu eklenir. Sihirbaz üç adımdır.

Adım 1 — Tag seçin

Liste loglanan tag'leri gösterir; tag, cihaz veya kanal adında arayabilirsiniz. Yalnız loglanan ve tüketim hesabına uygun tag'ler seçilebilir; uygun olmayanlar nedeniyle birlikte listelenir. Nedenler:

Neden	Açıklama
Loglanmıyor	Tag'in log tanımı yok (bkz. Log (Arşiv) Tanımları).
Tüketim logu değil (ör. güç ölçümü, kW) — tüketim için kullanılamaz	Log tanımında tüketim Değer Tipi Yok. Güç (kW) ölçen tag tüketim kaynağı olamaz.
Zaten bağlı: {sayaç}	Tag başka bir sayaca bağlı.

Log tanımındaki tüketim Değer Tipi Kümülatif ise sayacın toplama yöntemi Endeks, Anlık ise Aralık tüketimi olur. En az bir tag seçip İleri: Ayrıntılar düğmesine basın.

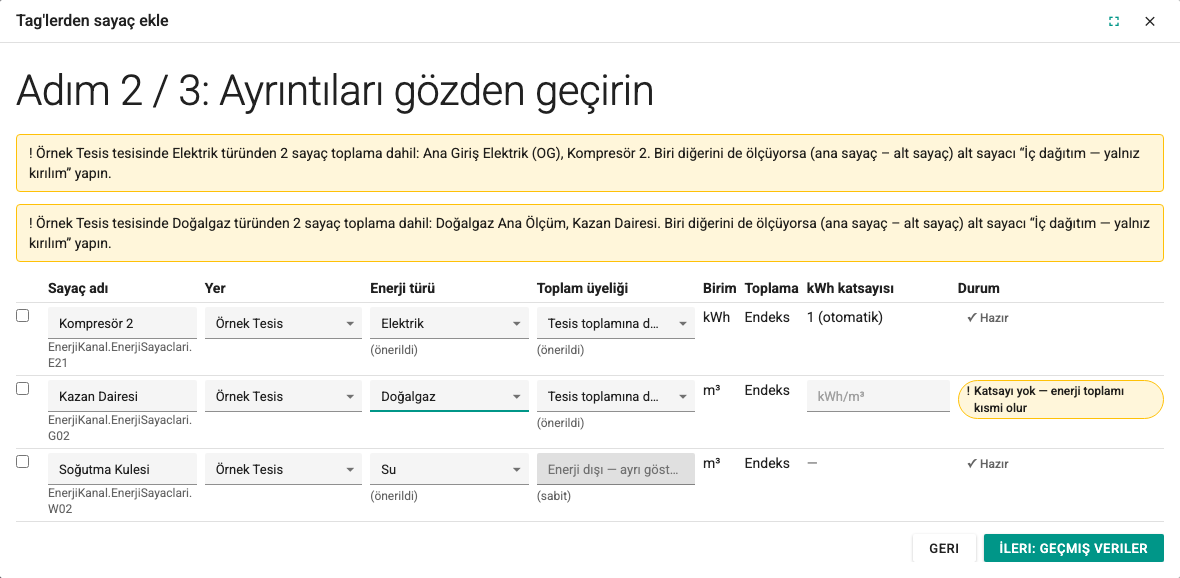

Adım 2 — Ayrıntıları gözden geçirin

Seçilen her tag tabloda bir satırdır. Düzenlenebilen sütunlar: Sayaç adı, Yer, Enerji türü, Toplam üyeliği ve kWh katsayısı. Birim ve Toplama tag'in log tanımından gelir ve değiştirilmez.

• Enerji türü birimden önerilir (kWh, MWh, Wh → Elektrik; Sm³, Nm³ → Doğalgaz; m³ → Su; t, kg → Buhar) ve (önerildi) diye işaretlenir.
• Toplam üyeliği her zaman sorulur. Tesise doğrudan bağlanan sayaca Tesis toplamına dahil, alan/hatta bağlanana İç dağıtım — yalnız kırılım önerilir. Su için Enerji dışı — ayrı gösterilir sabittir ((sabit)).
• kWh katsayısı: kWh ölçen elektrik sayacında 1 (otomatik) yazar. MWh için 1000, Wh için 0,001 önerilir. Doğalgaz ve buhar için katsayı girilebilir veya boş bırakılabilir; girilen katsayı seçilen ilk aydan geçerli olur ve kaynağı Sayaç ekleme sihirbazında girildi diye kaydedilir. Su için katsayı sorulmaz.
• Birden çok satırı seçip Yer, Enerji türü ve Toplam üyeliği değerlerini Seçili satırlara uygula ile tek seferde atayabilirsiniz.

Durum sütunu satırın sonucunu söyler:

Durum	Anlamı
Hazır	Satır eklenebilir.
Katsayı yok — enerji toplamı kısmi olur	Toplama dahil doğalgaz veya buhar sayacının kWh katsayısı yok. Sayaç doğal biriminde raporlanır, ama ayın enerji toplamı Kısmi toplam olur. Kaynağı bilerek toplam dışında tutmak için İç dağıtım — yalnız kırılım seçin.
Katsayı yok — kırılımda kWh gösterilmez	Yalnız kırılım sayacının kWh katsayısı yok; kırılımda kWh görünmez, toplam etkilenmez.
Düzeltilmesi gereken alan var	Zorunlu bir alan boş veya geçersiz (ör. Bu yerde aynı adlı bir sayaç var veya listede tekrar ediyor.).

Çift sayım uyarısı. Aynı tesiste aynı enerji türünden birden çok sayaç toplama dahilse tablonun üstünde uyarı çıkar: biri diğerini de ölçüyorsa (ana sayaç – alt sayaç) alt sayacı İç dağıtım — yalnız kırılım yapın. İki ayrı besleme olağan olduğundan uyarı eklemeyi engellemez.

İleri: Geçmiş veriler düğmesi hiçbir zaman nedensiz devre dışı değildir; hatalı alan varsa ilk hatalı alana gider ve kaç alanın düzeltilmesi gerektiğini söyler.

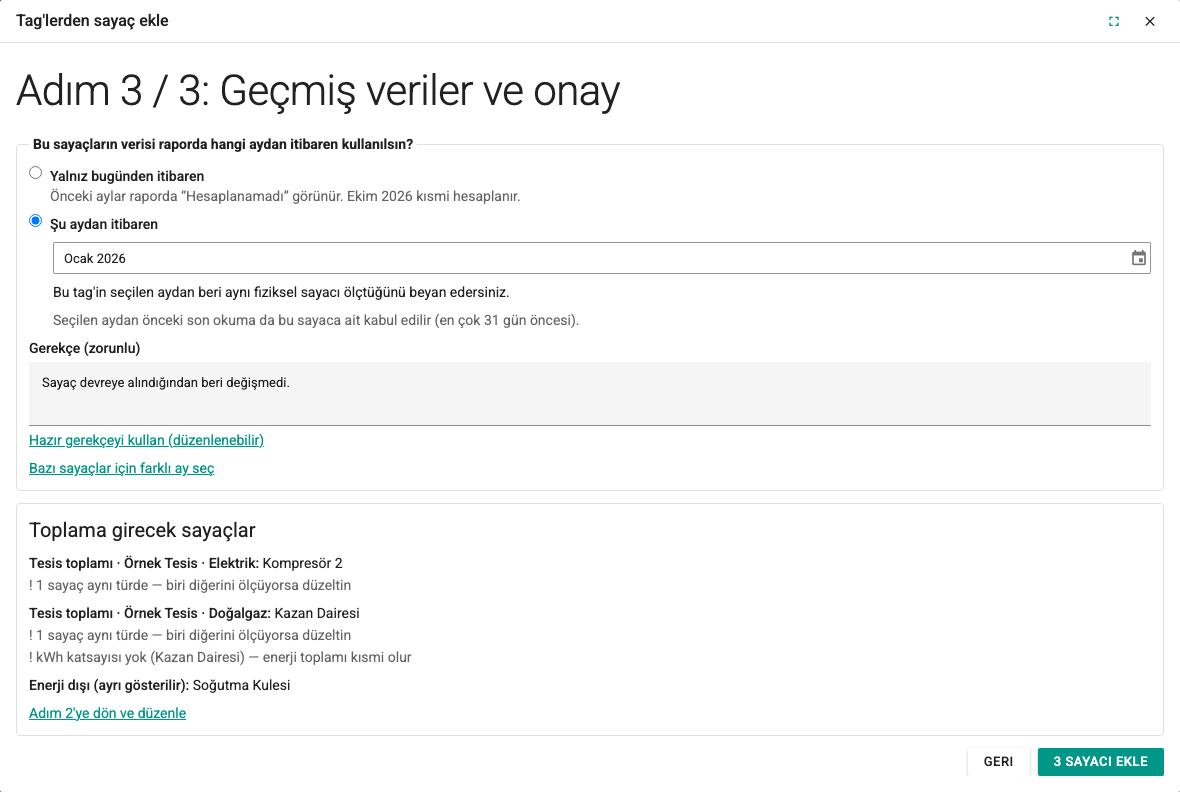

Adım 3 — Geçmiş veriler ve onay

Bu sayaçların verisi raporda hangi aydan itibaren kullanılsın?

• Yalnız bugünden itibaren: Önceki aylar raporda Hesaplanamadı görünür; içinde bulunulan ay kısmi hesaplanır.
• Şu aydan itibaren: Seçtiğiniz aydan beri bu tag'lerin aynı fiziksel sayacı ölçtüğünü beyan edersiniz (geçmiş veri beyanı, bkz. Geçmiş veri beyanı). Gerekçe (zorunlu) alanı istenir; Hazır gerekçeyi kullan (düzenlenebilir) ile önerilen metni alabilirsiniz. Gelecek bir ay seçilemez.

Bazı sayaçlar için farklı ay seç ile satır başına farklı bir başlangıç verebilirsiniz (ör. ay ortasında devreye alınan bir sayaç).

Onay düğmesinin üstündeki Toplama girecek sayaçlar özeti sayaçları toplam üyeliğine göre listeler; çift sayım ve eksik katsayı uyarılarını tekrar gösterir. Düzeltmek için Adım 2'ye dön ve düzenle.

{n} sayacı ekle sayaçları tek tek kaydeder. Sonuç ekranı {n} sayaç eklendi, {m} sayaç eklenemedi. satırını ve her sayacın durumunu (Eklendi, Eklenemedi) gösterir. Eklenemeyen sayaçta hangi adımın başarısız olduğu yazar (Sayaç oluşturulamadı, Tag bağlanamadı, kWh katsayısı kaydedilemedi, Geçmiş beyanı kaydedilemedi). Eklenemeyen {n} sayacı tekrar dene başarılı satırları korur. Raporu hesapla sizi Dönem Raporu'na götürür.

Sihirbazı eklenmemiş sayaçlarla kapatırsanız Sihirbaz kapatılsın mı? onayı sorulur.

Sayaç ayrıntısı

Ağaçtan bir sayaç seçince sağda sayacın ayrıntısı açılır.

Temel bilgiler: Sayaç adı, Yer, Enerji türü, Birim, Toplama yöntemi ve Toplam üyeliği. Toplam üyeliği değişince şu uyarı çıkar: Bu değişiklik açık ayların toplamını değiştirir; kapatılmış raporlar değişmez.

Ek bilgiler (isteğe bağlı): Üst sayaç, Veri sorumlusu, Kalibrasyon tarihi, Kalibrasyon belgesi. Üst sayaç etkin olmalı, aynı enerji türünü ölçmeli ve aynı tesiste olmalıdır; sayaç zinciri döngü oluşturamaz. Alt sayaçları olan sayacın enerji türü ve tesisi değiştirilemez. Üst sayaç bilgisi kapanıştaki Olası çift sayım uyarısında kullanılır (bkz. Kapanış).

Sayacı kaydet değişiklikleri kaydeder. Hatalı alan varsa Kaydedilemedi: {n} alanı düzeltin. yazar ve ilk hatalı alana gidilir.

Sayaç silinmez, pasifleştirilir. Sayacı pasifleştir… düğmesi onay ister: pasif sayaç yeni hesaplara girmez; kapatılmış raporlar değişmez.

kWh katsayısı

Sayaç ayrıntısındaki kWh katsayısı tablosu katsayının geçerlilik geçmişini gösterir: Geçerlilik, Katsayı, Hacim koşulu, Kaynak. Yeni katsayı ile yeni dönem eklenir:

Alan	Açıklama
İlk ay	Katsayının geçerli olduğu ilk ay. Katsayı her zaman ay başından geçerlidir; ay ortasında değişemez.
Son ay (isteğe bağlı)	Boşsa süresiz. Son ay dahildir.
kWh katsayısı (kWh/{birim})	0'dan büyük, en çok 1.000.000. Ör. doğalgaz için 10,64.
Birim	Sayacın birimi olmalıdır.
Hacim koşulu	Doğalgazda zorunludur (ör. 15 °C, 1,01325 bar).
Kaynak	Katsayının kaynağı (ör. dağıtım şirketi faturası). Zorunludur.

• Aynı sayaçta dönemleri çakışan iki katsayı tanımlanamaz.
• Elektrik kWh olarak ölçüldüğü için katsayı otomatik olarak 1'dir. Böyle bir sayaca katsayı girilemez.
• Su enerji dışıdır; kWh katsayısı kullanılmaz.
• Yeni katsayı kapatılmış aylara uygulanmaz. Bir kapatılmış ayın katsayısını düzeltmek için yeni revizyon gerekir (bkz. Yeni revizyon).
• Bir ay için katsayısı olmayan toplama dahil sayaç, o ayın enerji toplamını Kısmi toplam yapar.

Tag bağlantısı

Sayaç ayrıntısındaki Tag bağlantısı kartı sayacın hangi tag'i kullandığını gösterir:

• Tag, Geçerlilik (ör. {tarih} tarihinden itibaren) ve varsa geçmiş beyanı.
• Tag ayarları: birim ve katsayı / bölen. Tag ayrıntıları altında Log kimliği ve Bağlantı revizyonu görünür.

Bağlantı, oluşturulduğu andaki tag ayarlarını saklar: tag adı, log tipi, tüketim değer tipi, birim ve çarpan/bölen. Bunlardan biri sonradan değişirse bağlantı yeni hesaplarda kullanılmaz; böylece ayarı değişmiş bir tag sessizce yanlış sonuç vermez.

Bağlantı durumu	Anlamı	Çözüm
Geçerli	Bağlantı yeni hesaplarda kullanılır.	—
Tag ayarları değişti	Tag adı, log tipi, birim veya katsayısı bağlandığından beri değişti. Kart Bağlanırken ve Şimdi değerlerini yan yana gösterir.	Yeni ayarlarla yeniden bağla…
Tag bulunamadı	Bağlı tag veya log tanımı artık yok.	Tag'i değiştir… ile başka bir tag'e bağlayın.
Onay bekliyor	Konfigürasyon geri yüklendiği için bağlantı yeni hesaplardan önce onaylanmalı.	Geri yükleme sonrası onay

Bağlantısı olmayan sayaçta Tag bağla… düğmesi bulunur.

Bağlama ve yeniden bağlama. Pencere bir tag seçtirir. Yeni bağlantı şimdiden geçerli olur. Bu ay kısmi hesaplanır. Kapatılmış raporlar etkilenmez ve eski raporların erişimi yeni tag'e taşınmaz. Aynı pencerede Bu ayın başından itibaren de bu sayaca ait say (geçmiş beyanı) seçeneğini işaretleyip ay ve gerekçe girebilirsiniz. Tag, sayaçla aynı toplama yöntemine ve birime sahip bir tüketim logu olmalıdır.

Kapatılmış raporlar

Kapatılmış bir rapor, kapanış anındaki bağlantıyı saklar. Sayacı yeni bir tag'e bağlamak eski raporun içeriğini ve erişimini değiştirmez.

Geçmiş veri beyanı

Yeni bir tag bağlantısı oluşturulduğu andan geçerlidir. Bu andan önceki log kayıtları, aynı tag'e ait olsalar bile, sayaç için kullanılmaz: tag geçmişte başka bir fiziksel sayacı ölçmüş olabilir. Bu yüzden bağlantıdan önceki aylar Hesaplanamadı görünür ve bağlantının başladığı ay Kısmi hesaplandı olur.

Geçmiş veri beyanı ile tag'in seçtiğiniz aydan beri aynı fiziksel sayacı ölçtüğünü beyan edersiniz. Beyan kartta Geçmişi beyan et… ile verilir; birden çok sayaç için de verilebilir:

• Hangi aydan itibaren? Beyan ayı, tag bağlantısının başladığı aydan sonra olamaz.
• Seçilen aydan önceki son okuma da bu sayaca ait kabul edilir (en çok 31 gün öncesi). Böylece seçilen ayın ilk günü de hesaplanabilir. Kart bunu ilk ayın başlangıç değeri için {tarih} tarihinden itibaren okunur diye gösterir.
• Gerekçe (zorunlu), ör. Sayaç devreye alındığından beri değişmedi.
• Beyan kayıt altına alınır ve geri alınabilir. Kayıtta beyanı veren kullanıcı ve zaman da saklanır.

Bir bağlantıda en çok bir geçerli beyan olur. Beyanı değiştirmek için önce Geri al… ile mevcut beyanı geri alın. Geri alma da gerekçe ister ve etkisini önceden söyler: o aylar bu sayaç için yeniden Hesaplanamadı olur. Kapatılmış raporlar değişmez.

Beyan bir sorumluluktur

Tag ayın ortasında başka bir sayaca bağlandıysa veya sayaç değiştirildiyse, değişiklikten önceki aylar için beyan vermeyin. Beyan, kapatılan raporlarda ve XLSX dosyasında kaynak bilgisi olarak görünür.

Üretim

Üretim sekmesi enerji yoğunluğu (ör. kWh/ton) için kullanılacak üretim ve ilgili değişkenleri tanımlar. Üretim, enerji yoğunluğu (ör. kWh/ton) için gerekir. Rapor için gerekli değildir.

Üretim ekle ile açılan formun alanları: Ad, Birim (ör. ton) ve Tür:

Tür	Değer nereden gelir
Aylık manuel giriş (önerilen)	Değer her ay Dönem Raporu'nda elle girilir (bkz. Aylık üretim girişi).
Tag — sayaç	Sürekli artan bir üretim sayacı tag'i. Tag bağlantısı sayaçlardakiyle aynıdır.
Tag — aralık	Aralık miktarı veren bir tag.

• Aylık manuel girilen değişkene tag bağlanmaz; tag türündeki değişkene aylık manuel değer girilmez.
• Manuel girilen üretim ayın tamamını kapsar; kısmi ay üretimi girilemez. Bu yüzden manuel üretim enerji yoğunluğunun karşılaştırılabilirliğini bozmaz; kaynağı raporda Manuel diye görünür.
• Eksik veya sıfır üretimde enerji yoğunluğu hesaplanmaz.

Referans dönem ve hedef

Referans ve hedef sekmesi karşılaştırma ölçülerini tanımlar. İkisi de rapor için gerekli değildir.

Referans dönem

Referans dönem, sonraki ayları karşılaştıracağınız ölçüdür. Referans dönem ekle formu:

Alan	Açıklama
Ad	Ör. 2025 referansı.
Gösterge	Toplam tüketim (kWh) veya Enerji yoğunluğu (kWh ÷ üretim). Enerji yoğunluğu için Üretim seçilir; önce Üretim sekmesinde bir üretim tanımlanmalıdır.
Referans aylar	Başlangıç ve Bitiş ayı. 12 ay önerilir, zorunlu değildir; en çok 120 ay.
Geçerlilik başlangıcı	Referansın hangi aydan itibaren karşılaştırmada kullanılacağı.
Yöntem sürümü, Statik faktör notu, Revizyon koşulları	Belgeleme alanları (ör. ürün karması veya vardiya düzeni değişirse referansın yeniden değerlendirileceği).
Referans değeri (isteğe bağlı)	Boşsa referans değeri referans aylarının kapatılmış raporlarından hesaplanır.

Referans değeri elle girilmemişse referans dönemin her ayı kapatılmış ve son revizyonu Tam toplam olmalıdır; enerji yoğunluğu göstergesinde her ayın üretim değeri de karşılaştırılabilir olmalıdır. Bir ay bile eksikse referans yoktur ve referans karşılaştırması yapılmaz (referans dönemde kullanılabilir kapatılmış ay yok). Kapatılmış ayların bir kısmıyla ortalama alınmaz.

Hedef

Hedef, bir referans döneme göre yüzde azaltım veya mutlak bir değerdir. Hedef ekle formu: Ad, Gösterge, Tür (Yüzde azaltım veya Mutlak değer), Referans dönem (yüzde azaltımda zorunlu), Azaltım (%) veya Hedef değer, Geçerlilik başlangıcı ve Geçerlilik bitişi (isteğe bağlı). Hedefin göstergesi seçilen referans dönemin göstergesiyle aynı olmalıdır.

Revizyonlar

Kaydetme her zaman yeni bir revizyon ekler. Önceki raporlar değişmez. Mevcut bir referans dönemi veya hedefi değiştirmek için Yeni revizyon… düğmesini kullanın; Revizyon gerekçesi (zorunlu) istenir. Listede her kayıt revizyon numarasıyla (Rev. {n}) ve geçerlilik aralığıyla görünür.

Arşiv erişimi

Arşiv erişimi sekmesi, kapsamın kapatılmış raporlarını SCADA veri yetkisi olmadan okuyabilecek rolleri yönetir. Bkz. Arşiv erişimi.

Geri yükleme sonrası onay

Bir konfigürasyon yedeği geri yüklendiğinde (aynı projenin veya farklı bir projenin) tag bağlantıları yeni hesaplardan önce yeniden onay ister ve Dönem Raporu, Trend ve Tanımlar ekranlarında şerit görünür: Konfigürasyon geri yüklendi. Yeni hesaplardan önce tag bağlantıları onaylanmalı. Kapatılmış raporlar okunmaya devam eder.

Bağlantıları gözden geçir ile Geri yükleme sonrası bağlantı onayı penceresi açılır. Her bağlantı için Sayaç / üretim, Tag ve Sonuç listelenir:

Sonuç	Anlamı
Ayarlar aynı	Tag'in adı ve ayarları bağlantıdakiyle aynı. Toplu onaylanabilir.
Ayarlar farklı	Tag var ama ayarları değişmiş. Yeniden bağla… ile tek tek çözülür.
Tag bulunamadı	Tag veya log tanımı geri yüklenen yapılandırmada yok. Yeniden bağla… ile başka bir tag'e bağlanır.
Onaylı	Bağlantı zaten onaylı.
Yetkiniz dışında	Bu tag'e veri yetkiniz yok; satırın ayrıntısı gösterilmez.

Ayarları aynı olan {n} bağlantıyı onayla yalnız Ayarlar aynı satırlarını onaylar. Onay penceresi şu sorumluluk metnini gösterir: Farklı bir projenin yedeği aynı adlarla yüklendiyse sistem bunu ayırt edemez. Onay, sizin adınızla kayıt altına alınır. Sonuçta {n} bağlantı onaylandı. {m} bağlantı yeniden bağlanmalı. yazar.

Bağlantıların çoğu uyuşmuyorsa ek uyarı çıkar: Bağlantıların çoğu uyuşmuyor. Farklı bir projenin yedeği yüklenmiş olabilir. Eski raporlar yalnız arşiv yetkisiyle açılır.

• Onay için Enerji Yönetimi rolü ve kapsamdaki tag'lerin proses grubu yetkisi gerekir: Bağlantıları onaylamak için Enerji Yönetimi rolü gerekir.
• Geri yüklemeden sonra tag'i silinmiş veya değişmiş bağlantıları yalnız Editör rolündeki bir kullanıcı onaylayabilir veya yeniden bağlayabilir.
• Onaydan önce de kapatılmış raporlar okunur ve indirilir.

Aynı projenin ve farklı bir projenin yedeği arasındaki farklar için bkz. Yedekleme ve Geri Yükleme.
