Tag Durumları
Menüden Görüntüleme > Tag Durumları seçildiğinde açılan bu sayfa, seçilen cihazların tag'lerinin okunmasında hata olup olmadığını kontrol etmek için kullanılır. Başlıktaki Tam Ekran butonu sayfayı bütün ekrana yayar.
Filtreler
Filtre bölümü Cihaz Durumları sayfasındakiyle aynı şekilde kullanılır: cihazlar kanal ve cihaz alanlarından veya Proses Grupları butonuyla açılan proses grubu, iş merkezi ve departman alanlarından seçilir, ardından Güncelle butonuna tıklanır.
Bu sayfada en az bir cihaz seçilmelidir; cihaz seçilmeden sorgu yapılırsa uyarı gösterilir.

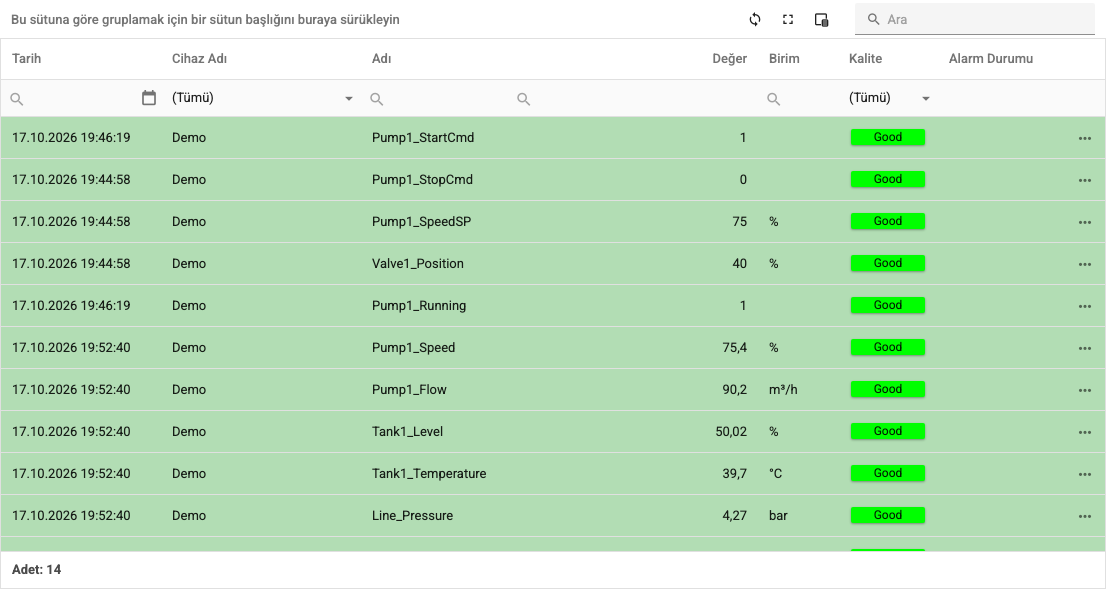

Tablo
Seçilen cihazların tag'leri aşağıdaki tabloda listelenir.
Tablonun sütunları şunlardır:
- Tarih: Tag değerinin son güncellendiği tarih ve saat.
- Cihaz Adı: Tag'in ait olduğu cihaz.
- Adı: Tag adı.
- Adres: Tag'in cihazdaki adresi. Varsayılan olarak gizlidir.
- Değer: Tag'in güncel değeri.
- Birim: Tanımlıysa tag'in birimi.
- Tanımlama: Tag açıklaması. Varsayılan olarak gizlidir.
- Kalite: Tag'den sağlıklı veri alınıp alınmadığını gösterir:
- Good: Veri sağlıklı okunuyor.
- Bad: Veri sağlıklı okunamıyor.
- Uncertain: Tag'e henüz erişilemedi. Bazı protokollerde tanımlı tag adresinin sorgu cevabında bulunmadığını da gösterir.
- Alarm Durumu: Tag için tanımlı alarmlardan biri şu an aktifse alarm simgesi görünür.
- Log: Tag için log tanımı yapılmışsa grafik simgeli bir buton görünür. Butona tıklandığında tag, raporlama kısa yol listesine eklenir (bkz. Raporlama kısa yol butonu).
Kalitesi Good olan tag'lerin hücreleri yeşil, diğerleri kırmızı zeminle gösterilir.
Gizli sütunlar sütun seçiciyle gösterilir. Sütun başlıkları tablonun üstündeki gruplama alanına sürüklenerek tag'ler gruplanabilir. Araç çubuğunda yenile, tam ekran ve Excel'e aktarma butonları ile arama kutusu bulunur; tablonun altında listelenen tag sayısı (Adet) gösterilir.
