Tag-Zustände

Ca. 2 Min. Lesezeit

Diese Seite öffnet sich, wenn Sie im Menü Überwachung > Tag-Zustände wählen. Mit ihr prüfen Sie, ob beim Lesen der Tags der ausgewählten Geräte Fehler auftreten. Die Schaltfläche Vollbild im Kopfbereich dehnt die Seite auf den gesamten Bildschirm aus.

Filter

Der Filterbereich wird wie auf der Seite Gerätezustände bedient: Sie wählen die Geräte über die Kanal- und Gerätefelder oder über die mit der Schaltfläche Prozessgruppen eingeblendeten Felder für Prozessgruppe, Aufgabenzentrum und Abteilung aus und klicken dann auf Aktualisieren.

Auf dieser Seite muss mindestens ein Gerät ausgewählt sein; wird die Abfrage ohne ausgewähltes Gerät ausgeführt, erscheint eine Warnung.

Tabelle

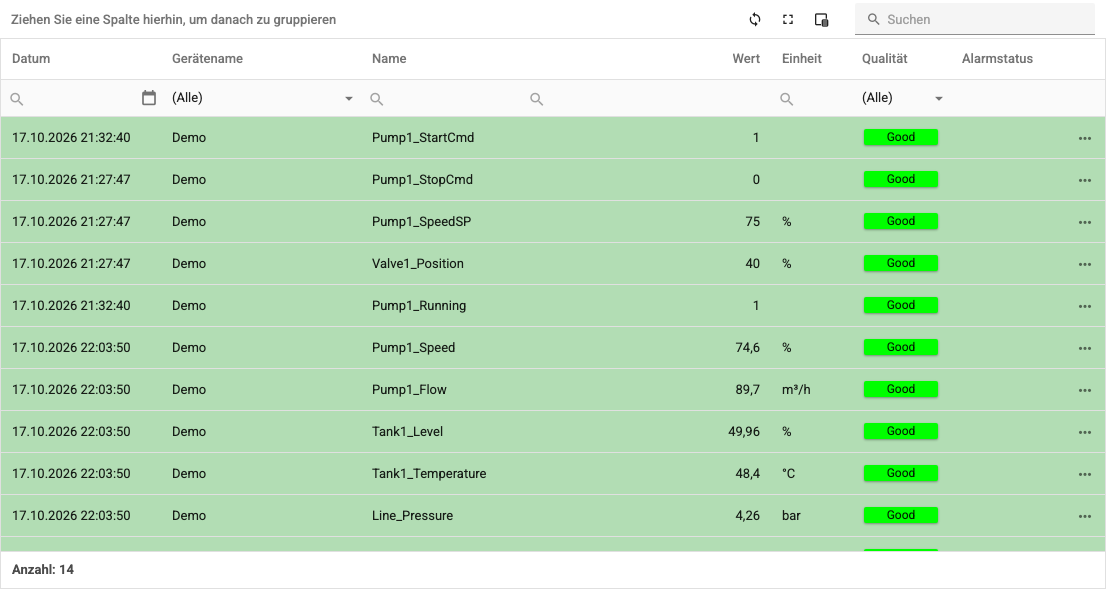

Die Tags der ausgewählten Geräte werden in der folgenden Tabelle aufgelistet.

Die Tabelle enthält die folgenden Spalten:

• Datum: Datum und Uhrzeit der letzten Aktualisierung des Tag-Werts.
• Gerätename: Gerät, zu dem das Tag gehört.
• Name: Name des Tags.
• Adresse: Adresse des Tags im Gerät. Standardmäßig ausgeblendet.
• Wert: Aktueller Wert des Tags.
• Einheit: Einheit des Tags, sofern definiert.
• Beschreibung: Beschreibung des Tags. Standardmäßig ausgeblendet.
• Qualität: Zeigt, ob vom Tag fehlerfreie Daten gelesen werden:
  • Good: Die Daten werden fehlerfrei gelesen.
  • Bad: Die Daten können nicht fehlerfrei gelesen werden.
  • Uncertain: Auf das Tag wurde noch nicht zugegriffen. Bei einigen Kommunikationsprotokollen bedeutet es auch, dass die definierte Tag-Adresse in der Antwort auf die Abfrage nicht enthalten ist.
• Alarmstatus: Ist einer der für das Tag definierten Alarme gerade aktiv, erscheint ein Alarmsymbol.
• Log: Hat das Tag eine Log-Definition, erscheint eine Schaltfläche mit einem Diagrammsymbol. Ein Klick darauf fügt das Tag der Schnellzugriffsliste für Berichte hinzu (siehe Schnellzugriffsschaltfläche für Berichte).

Die Zellen von Tags mit der Qualität Good werden mit grünem, die übrigen mit rotem Hintergrund dargestellt.

Ausgeblendete Spalten blenden Sie mit der Spaltenauswahl ein. Ziehen Sie Spaltenüberschriften in den Gruppierungsbereich über der Tabelle, um die Tags zu gruppieren. In der Symbolleiste befinden sich die Schaltflächen zum Aktualisieren, für den Vollbildmodus und für den Excel-Export sowie ein Suchfeld; unter der Tabelle wird die Anzahl der aufgelisteten Tags (Anzahl) angezeigt.
