Gerätezustände

Ca. 3 Min. Lesezeit

Diese Seite öffnet sich, wenn Sie im Menü Überwachung > Gerätezustände wählen. Sie zeigt den Kommunikationsstatus und die letzten Fehler der definierten Geräte. Die Seite besteht aus einem Filterbereich und den Registerkarten Kartenansicht und Rasteransicht. Die Schaltfläche Vollbild im Kopfbereich dehnt die Seite auf den gesamten Bildschirm aus.

Filter

Im Filterbereich wählen Sie die Geräte aus, die aufgelistet werden. Standardmäßig wählen Sie Kanäle und Geräte wie in der Tag-Verwaltung über die Felder Kanäle und Geräte. Klicken Sie in der Kopfzeile des Bereichs auf die Schaltfläche Prozessgruppen, erfolgt die Auswahl über die Felder Prozessgruppen, Aufgabenzentren, Abteilungen und Geräte; dieselbe Schaltfläche heißt dann Kanäle und wechselt zurück zur Kanalauswahl. Klicken Sie nach der Auswahl auf Aktualisieren. Die grüne Schaltfläche zum Aktualisieren in der Kopfzeile lädt die Liste neu.

Ist kein Gerät ausgewählt, werden alle Geräte aufgelistet.

Kartenansicht

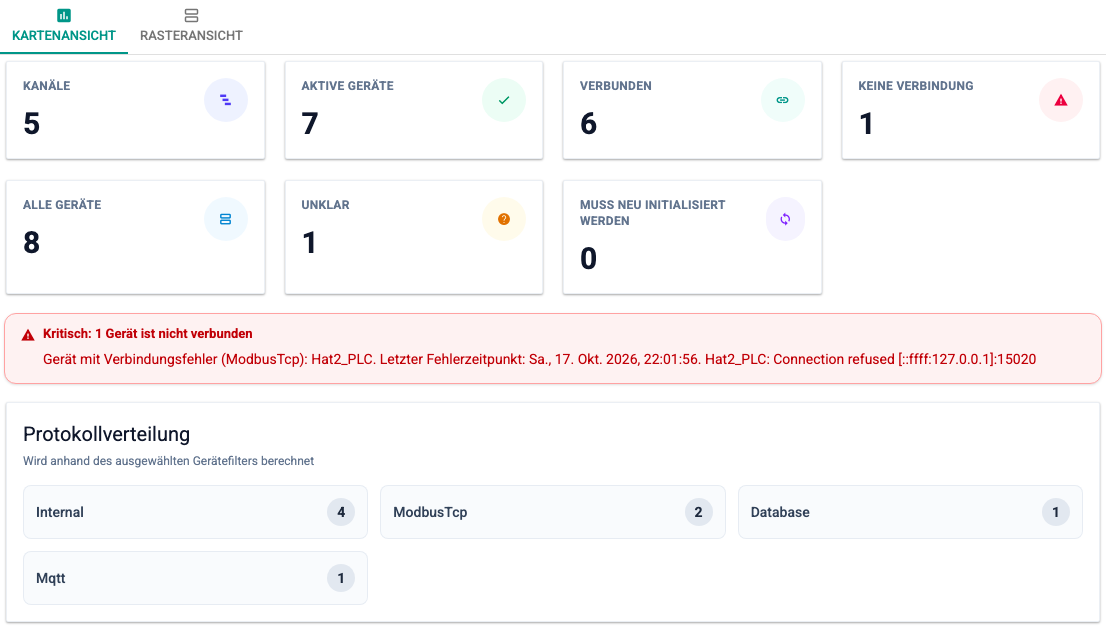

Beim ersten Öffnen der Seite wird die Registerkarte Kartenansicht angezeigt. Sie fasst für die ausgewählten Geräte die folgenden Anzahlen in Karten zusammen: Kanäle, Aktive Geräte, Verbunden, Keine Verbindung, Alle Geräte, Unklar und Muss neu initialisiert werden.

Gibt es Geräte mit Verbindungsfehlern, erscheint unter den Karten eine kritische Warnung. Sie enthält die Anzahl der Geräte ohne Verbindung, die betroffenen Kommunikationsprotokolle und Geräte, den Zeitpunkt des letzten Fehlers und die letzte Fehlermeldung. Der Bereich Protokollverteilung zeigt die Verteilung der Geräte auf die Kommunikationsprotokolle.

Rasteransicht

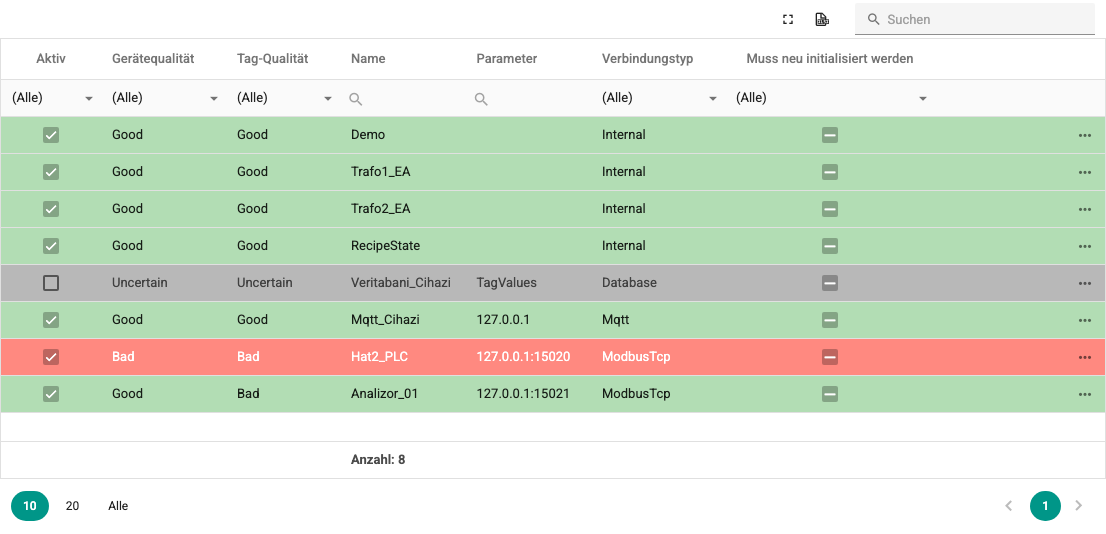

Auf der Registerkarte Rasteransicht werden die Geräte in einer Tabelle aufgelistet.

Die Tabelle enthält die folgenden Spalten:

• Aktiv: Zeigt, ob das Gerät in seiner Gerätedefinition in der Tag-Verwaltung als aktiv gesetzt ist. Nicht aktive Geräte werden mit grauem Hintergrund dargestellt.
• Gerätequalität: Zeigt den Status der Gerätekommunikation: Good bedeutet, dass die Kommunikation besteht, Bad, dass es ein Kommunikationsproblem gibt. Geräte mit gestörter Kommunikation werden mit rotem Hintergrund dargestellt.
• Tag-Qualität: Zeigt den Status der Tag-Abfragen des Geräts. Bei einem Problem kann einer der folgenden Fälle vorliegen:
  • Auf die gesendeten Abfragen kam nicht rechtzeitig eine Antwort. Sofern die Geräteeinstellungen Zeitüberschreitungen für Lese- und Schreibanforderungen enthalten, können diese erhöht werden.
  • Die Antwortpakete auf die Abfragen sind beschädigt oder weichen vom erwarteten Format ab.
• Name: Gerätename.
• Parameter: Verbindungseinstellungen des Geräts (Adresse, Port usw.).
• Verbindungstyp: Kommunikationsprotokoll des Geräts.
• Fehlerdatum: Datum und Uhrzeit des letzten Fehlers in der Gerätekommunikation.
• Fehler: Letzte Fehlermeldung.
• Muss neu initialisiert werden: Ist markiert, wenn die Gerätedefinition oder die Tag-Liste des Geräts geändert wurde; damit die Änderungen wirksam werden, muss die Gerätekommunikation neu initialisiert werden.

Am Ende der Zeile von Geräten, die neu initialisiert werden müssen, befindet sich die Schaltfläche Gerät neu initialisieren. Ein Klick darauf initialisiert die Gerätekommunikation neu; während die Anforderung verarbeitet wird, ist die Schaltfläche deaktiviert. Auch das Symbol für die Neuinitialisierung in der Informationsleiste öffnet diese Seite (siehe Rundgang durch die Oberfläche).

In der Symbolleiste der Tabelle befinden sich die Schaltflächen zum Aktualisieren, für den Vollbildmodus und für den Excel-Export sowie ein Suchfeld. Unter der Tabelle wird die Anzahl der aufgelisteten Geräte (Anzahl) angezeigt.
