Alarm Tanımları
Alarm tanımı, bir tag'in değeri belirli bir koşulu sağladığında alarm oluşturulmasını sağlar. Alarm tanımları iki yerden yapılır:
- Tag Yönetimi sayfasında bir tag seçildiğinde alttaki Diğer Tanımlar bölümünün Alarm Tanımları sekmesinden,
- sol menüdeki Ayarlar > Alarm Tanımları sayfasından.
Alarm tanımı tablosu

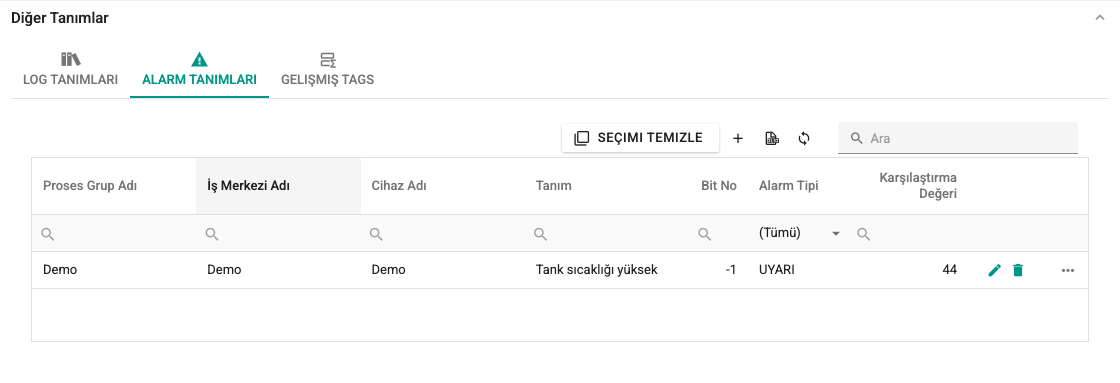

Tag tablosunda bir tag seçildikten sonra Diğer Tanımlar bölümünün Alarm Tanımları sekmesinde, seçilen tag için tanımlanmış alarmlar listelenir.
Tabloda şu bilgiler yer alır:
Proses Grup Adı: Tag'in bağlı olduğu proses grubu. Tag bir tag grubundaysa o grup, değilse tag'in cihazının iş merkezinin bağlı olduğu proses grubu gösterilir.
İş Merkezi Adı: Tag'in cihazının bağlı olduğu iş merkezi.
Cihaz Adı: Tag'in ait olduğu cihaz.
Tag Adı: Alarmın bağlı olduğu tag.
Tanım: Alarm açıklaması. Alarm listelerinde bu metin gösterilir.
Bit No: Alarm, tag değerinin tek bir bitine göre tanımlanmışsa bit numarası. Bool olmayan tag'lerde bu bitin değeri (0 veya 1) karşılaştırılır.
Alarm Tipi: HATA, UYARI veya ALARM. Alarm listelerinde farklı renklerde gösterilir.
Karşılaştırma Değeri ve Karşılaştırma Operatörü: Tag değeri, operatörle karşılaştırma değerine göre değerlendirilir.
Aktif Tolerans ve Pasif Tolerans: Alarmın oluşma ve ortadan kalkma eşikleri arasında bir ölü bant (histerezis) oluşturur; ayrıntılar aşağıdadır.
Gecikme Zamanı[s]: Alarm durumundaki değişikliğin uygulanmadan önce beklenecek süre (saniye).
Görmezden Gel: Alarmın kilitli olup olmadığını gösterir. Kilitli alarm değerlendirilmeye, geçmişe yazılmaya ve bildirim göndermeye devam eder; yalnız arayüzde renklendirilmez, alarm sayısına katılmaz ve ses çalmaz (bkz. Kilit). Bu durum alarm penceresindeki KİLİTLE işlemiyle değişir; bkz. Arayüz. Tanım penceresinde düzenlenmez.
Yeni alarm tanımı

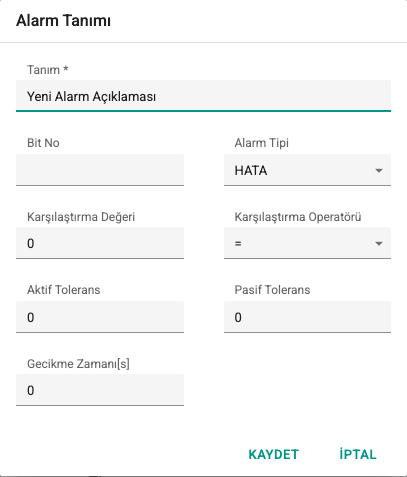

Yeni kayıt için tablonun sağ üstündeki + düğmesine tıklanır. Alarm Tanımı penceresi açılır.
- Tanım zorunludur ve 3–500 karakter olmalıdır.
- Bit No, tag değerinin bir biti alarm için kullanılacaksa girilir.
- Karşılaştırma Operatörü yedi seçenekten biridir: =, <, >, <=, >=, != ve Değişim Yok.
Toleranslar ve gecikme
= ve != operatörlerinde toleranslar kullanılmaz; değer karşılaştırma değerine eşitse (veya eşit değilse) alarm koşulu oluşur.
<, <=, > ve >= operatörlerinde toleranslar şöyle çalışır:
| Operatör | Alarm oluşur | Alarm ortadan kalkar |
|---|---|---|
| < | değer < Karşılaştırma Değeri − Aktif Tolerans | değer ≥ Karşılaştırma Değeri + Pasif Tolerans |
| <= | değer ≤ Karşılaştırma Değeri − Aktif Tolerans | değer > Karşılaştırma Değeri + Pasif Tolerans |
| > | değer > Karşılaştırma Değeri + Aktif Tolerans | değer ≤ Karşılaştırma Değeri − Pasif Tolerans |
| >= | değer ≥ Karşılaştırma Değeri + Aktif Tolerans | değer < Karşılaştırma Değeri − Pasif Tolerans |
Değer bu iki eşik arasındaysa alarmın mevcut durumu korunur. Örneğin > operatörü, karşılaştırma değeri 80, aktif tolerans 2 ve pasif tolerans 3 ise alarm değer 82'yi geçince oluşur, 77'ye veya altına inince ortadan kalkar.
Değişim Yok operatörü, tag'in değerinin değişmemesini izler. Değerin bir önceki değere göre değişimi Aktif Tolerans kadar veya daha azsa alarm koşulu oluşur; değişim Pasif Tolerans değerini aşınca alarm ortadan kalkar. Bu alarmlar, tag değeri hiç değişmese de sistem tarafından yaklaşık 10 saniyede bir yeniden değerlendirilir; böylece donmuş bir değer de alarm üretir.
Değişim Yok alarmı, tag'den ilk gerçek değer okunana kadar değerlendirilmez. Servis açıldığında, cihaz yeniden yüklendiğinde, alarm tanımı güncellendiğinde veya alarm başka bir tag'e taşındığında okunan ilk değer yalnız referans alınır; Gecikme Zamanı[s] bu ilk değerden, sonra da her değer değişiminden itibaren sayılır. Böylece servis açılışında yanlış Değişim Yok alarmı oluşmaz. Bağlantı koptuğunda (kalite Bad) son değer donmuş kaldığı için alarm gecikme süresi sonunda yine oluşur.
Gecikme Zamanı[s] girilmişse alarm koşulu değiştiğinde bu süre kadar beklenir ve durum, süre sonundaki karşılaştırma sonucuna göre güncellenir. Böylece kısa süreli dalgalanmalar alarm oluşturmaz. Değişim Yok operatöründe alarm ortadan kalkarken beklenmez.
Alarm Tanımları sayfası
Sol menüde Ayarlar > Alarm Tanımları seçilerek alarm tanımlarının toplu olarak yönetildiği sayfa açılır. Sayfanın üstünde iki sekme bulunur:
- Değişkene göre: Tag seçilerek o tag'in alarm tanımları yönetilir.
- Tüm alarmlar: Görme yetkiniz olan bütün alarm tanımları tek listede gösterilir.
Genel grubundaki alarmlar
Hiçbir proses grubuna ait olmayan alarmlar varsa sekmelerin altında Genel grubundaki alarmlar uyarısı ve alarm sayısı görünür. Uyarıya tıklandığında açıklama ve ilk 10 alarmın adı listelenir. Bu alarmlar Genel grubunu görebilen kullanıcılara iletilir; Genel'e rol atanmamışsa proses grubuyla sınırlanmış operatörler dahil herkes görür. Bir alarmı proses grubuna bağlamak için alarmın tag'i bir tag grubuna eklenir veya tag'in cihazının iş merkezine bir proses grubu atanır; bkz. Proses Grupları.
Uyarı yalnız Editor ve SystemAdmin kullanıcılarına gösterilir; atanmamış alarm yoksa görünmez.
Değişkene göre
Bu sekme üç bölümden oluşur: üstte Filtreler, ortada Değişkenler(Tags) tablosu ve altta seçili tag'in Alarmlar tablosu.
Filtreler: Log tanımları sayfasındaki filtreyle aynı özelliklere sahiptir; bkz. Log Tanımları.
Değişkenler(Tags): Log tanımları sayfasındaki tag tablosuyla aynıdır. Alarm tanımı olan ve olmayan tag'ler Alarm sütunundaki filtreyle ayrılabilir.
Alarmlar: Seçili tag'in alarm tanımları listelenir. Alarm tanımı yukarıda anlatıldığı gibi yapılır.

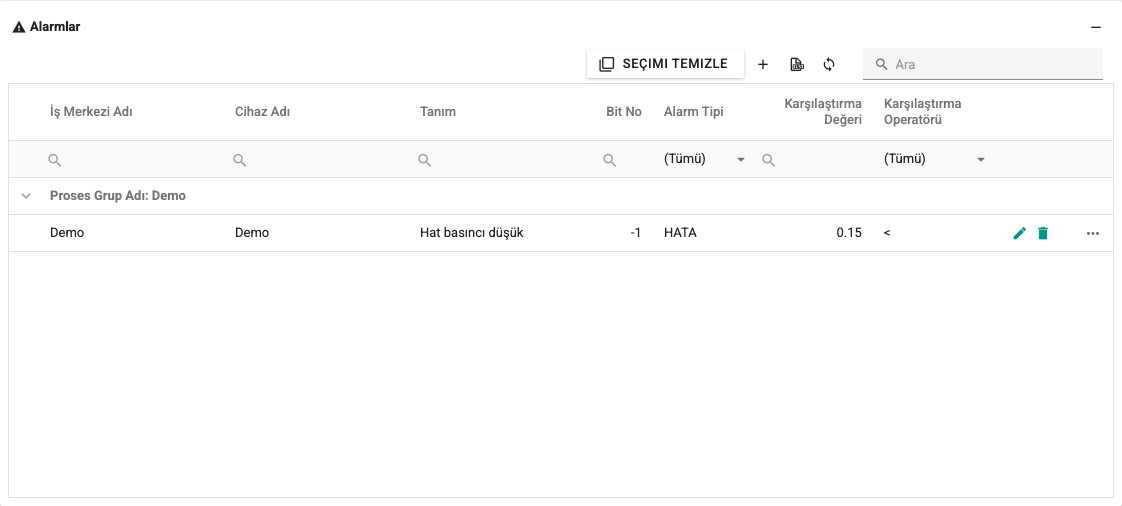

Tabloyu gruplamak için bir sütun başlığına sağ tıklanır ve Bu Sütuna Göre Grupla seçilir; satırlar o sütunun değerlerine göre gruplanır (yukarıdaki görselde Proses Grup Adı). Birden fazla sütuna göre gruplanabilir. Gruplamayı kaldırmak için başlığa sağ tıklanıp Tüm Grupları Kaldır seçilir.
Tüm alarmlar
Bu sekmede görme yetkiniz olan bütün alarm tanımları sayfalı bir listede gösterilir. Liste salt okunurdur. Sütunlar: Tanım, Alarm Tipi, Değişken, Cihaz, Kanal, Karşılaştırma Operatörü, Karşılaştırma Değeri, Bit No, Gecikme Zamanı[s], Aktif Tolerans, Pasif Tolerans, Görmezden Gel ve alarma bağlı Bildirim sayısı.
- Ara kutusu tanım, değişken, cihaz ve kanal sütunlarında arama yapar; sütun başlıklarının altındaki filtreler de kullanılabilir.
- Sayfa başına 25, 50 veya 100 satır gösterilir.
- Bir satırın Düzenle düğmesine veya satıra çift tıklandığında, o tag'in alarm tanımlarını düzenleme penceresi (Alarm tanımlarını düzenle) açılır. Pencere kapatıldığında liste yenilenir.
Bu listede Excel'e aktarma, gruplama ve özet satırı yoktur.
